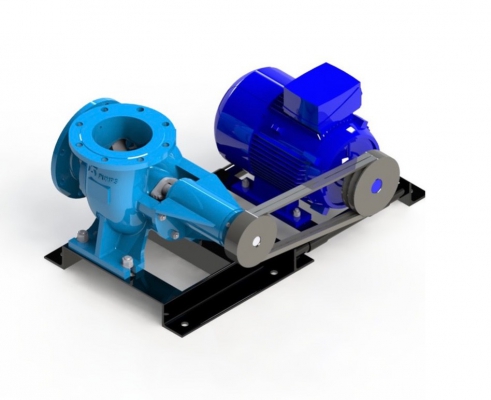

Trong lĩnh vực kỹ thuật sản xuất bơm, Máy Bơm Hướng Chéo (Mixed Flow Pump) là một giải pháp thiết kế độc đáo, lấp đầy khoảng trống hiệu suất giữa Bơm Ly Tâm (Centrifugal) (chuyên về cột nước H) và Bơm Hướng Trục (Axial Flow) (chuyên về lưu lượng Q). Về các thông số cột nước, lưu lượng và hiệu suất, máy bơm hướng chéo chiếm vị trí trung gian (Hình 2-11), kết hợp ưu điểm của cả hai loại: khả năng tạo áp lực đáng kể cùng với khả năng xử lý lưu lượng lớn.

Bài viết chuyên sâu này, dưới góc độ kỹ thuật thủy lực, sẽ đi sâu vào phân tích cơ chế dòng chảy hỗn hợp (Mixed Flow) bên trong BXCT. Chúng ta sẽ giải mã cách chất lỏng được chuyển động theo hướng quay một góc nhỏ hơn 90∘ so với trục quay, tạo ra sự cân bằng năng lượng giữa hướng tâm (áp suất) và hướng trục (động năng). Việc nắm vững nguyên lý này là chìa khóa để tối ưu hóa Đường Đặc Tính H−Q của bơm hướng chéo, làm cho nó trở thành lựa chọn tối ưu cho các ứng dụng cột nước trung bình nhưng yêu cầu lưu lượng cao.


Định Vị Kỹ Thuật Của Bơm Hướng Chéo Trong Phổ Bơm Cánh Quạt

• 1.1. Vùng Chuyển Tiếp H−Q (Hình 2-11):
  • Phân Tích Vị Trí: Bơm hướng chéo được đặt ở vị trí có cột nước (H) cao hơn so với bơm hướng trục, nhưng lưu lượng (Q) cao hơn so với bơm ly tâm cùng kích cỡ.
  • Lợi ích Chiến lược: Cung cấp giải pháp cho các hệ thống cần H từ 20 đến 60m nhưng đòi hỏi Q lớn hơn khả năng của bơm ly tâm đơn giản.
• 1.2. Cơ Sở Thủy Lực Của Dòng Chảy Hỗn Hợp:
  • BXCT và Dòng Chảy Chéo: Dòng chảy từ nguồn chuyển động theo hướng trục dọc ống hút (1) vào BXCT (2). Trong BXCT, dòng nước không chỉ bị đẩy ra ngoài (ly tâm) mà còn bị đẩy về phía trước (hướng trục).
  • Góc Quay Đặc Trưng: Chất lỏng quay một góc nhỏ hơn 90∘ so với trục quay (7). Góc này quyết định tỷ lệ giữa thành phần lực ly tâm và lực hướng trục trong tổng năng lượng truyền cho chất lỏng.

Phân Tích Cấu Tạo và Cơ Chế Truyền Năng Lượng

• 2.1. Thiết Kế Bánh Xe Công Tác (BXCT - 2):
  • Hình Dạng Cánh: Cánh của BXCT hướng chéo có độ cong phức tạp, nằm nghiêng. Hình dạng này là sự kết hợp giữa cánh cong của bơm ly tâm và cánh nghiêng của bơm hướng trục.
  • Truyền Năng Lượng: BXCT truyền năng lượng cho chất lỏng dưới dạng hỗn hợp của Lực Ly Tâm (tạo áp suất) và Lực Nâng (tạo vận tốc hướng trục).
• 2.2. Buồng Xoắn và Đoạn Côn Khuếch Tán:
  • Buồng Xoắn (Volute Casing - 3): Chất lỏng tịnh tiến trong buồng xoắn (3). Buồng xoắn thu hồi một phần động năng (vận tốc) của dòng chảy ra khỏi BXCT và chuyển thành áp suất.
  • Đoạn Côn Khuếch Tán (Diffuser Cone): Sau đó, chất lỏng đi qua đoạn côn khuếch tán để giảm vận tốc tối đa và tăng áp suất tĩnh trước khi đi vào ống đẩy (4).
  • Sự Khác Biệt: Việc sử dụng Buồng Xoắn (như Hình 2-12a) hoặc Cơ Cấu Hướng Dòng (như Hình 2-12b) sau cửa ra BXCT quyết định tính chất thủy lực cuối cùng của bơm (sẽ được phân tích sâu hơn ở Bài 2).

Tối Ưu Hóa Đường Đặc Tính H−Q Của Bơm Hướng Chéo

• 3.1. Độ Dốc Đường Đặc Tính:
  • Đường đặc tính H−Q của bơm hướng chéo có độ dốc dốc hơn bơm hướng trục (vì có thành phần áp suất ly tâm) nhưng thoai thoải hơn bơm ly tâm (vì có thành phần động năng hướng trục).
  • Ý nghĩa: Sự dốc trung gian này mang lại sự ổn định của cột nước hơn bơm hướng trục khi lưu lượng thay đổi, đồng thời ít nhạy cảm với tổn thất ma sát hơn bơm ly tâm khi Q tăng.
• 3.2. Hiệu Suất Cao Trong Vùng Trung Gian:
  • Bơm hướng chéo được thiết kế để đạt Hiệu suất Cực Đại (BEP) trong vùng Q và H mà nó chiếm giữ, tránh được sự sụt giảm hiệu suất xảy ra khi bơm ly tâm phải hoạt động ở Q quá cao hoặc bơm hướng trục phải tạo ra H quá lớn.
• 3.3. Ảnh Hưởng Của Tốc Độ Cụ Thể (Specific Speed - Ns​):
  • Ns​: Là một tham số thủy lực dùng để phân loại hình dạng BXCT. Bơm hướng chéo có Ns​ nằm giữa bơm ly tâm (Ns​ thấp) và bơm hướng trục (Ns​ cao).
  • Vai trò: Ns​ quyết định hình dạng cánh bơm tối ưu. Ns​ trung bình của bơm hướng chéo cho phép các kỹ sư thiết kế BXCT để cân bằng hoàn hảo giữa khả năng tạo áp suất (ly tâm) và lưu lượng (hướng trục).

Thiết Kế Cơ Khí và Tính Linh Hoạt Ứng Dụng

• 4.1. Thiết Kế Trục Đứng (Hình 2-11):
  • Bơm hướng chéo thường được chế tạo với trục đứng để tối ưu hóa việc hút nước từ nguồn (ống hút 1) và tiết kiệm diện tích trạm bơm (tương tự như bơm hướng trục).
  • Trục Quay (7): Đảm bảo sự đồng trục và truyền mô men quay từ động cơ.
• 4.2. Khả Năng Đa Cấp:
  • Bơm hướng chéo có thể được thiết kế một cấp hoặc đa cấp (Multi-stage).
  • Đa Cấp: Khi yêu cầu H ở mức cao hơn (H=40−60m), việc sử dụng nhiều BXCT hướng chéo nối tiếp nhau cho phép cộng dồn cột nước trong khi vẫn duy trì lưu lượng lớn, tận dụng ưu điểm của thiết kế chéo.
• 4.3. Chất Lỏng Vận Chuyển:
  • Bơm hướng chéo thường dùng cho nước sạch hoặc nước có hàm lượng hạt rắn vừa phải, phù hợp cho việc bơm nước thô (raw water) trong hệ thống cấp nước.

Bơm Hướng Chéo là một thành tựu kỹ thuật xuất sắc, tạo ra một giải pháp thủy lực cân bằng tại vùng chuyển tiếp giữa hiệu suất áp suất và lưu lượng. Bằng cách kết hợp cơ chế dòng chảy nửa hướng tâm và nửa hướng trục, bơm hướng chéo tối ưu hóa được Đường Đặc Tính H−Q, mang lại hiệu suất cao trong dải cột nước trung bình (20−60m) và lưu lượng lớn. Việc hiểu rõ nguyên lý này và khả năng thiết kế đa dạng (một cấp, đa cấp, trục đứng/ngang) là điều kiện cần thiết để các chuyên gia lựa chọn loại bơm này cho các hệ thống cấp thoát nước quy mô lớn và công nghiệp.
