Phân Tích Công Thức H_tk = H_bqdh + h_cb + h_d; Giải Mã Chiều Sâu và Ứng Dụng Của H_bqdh Trong Việc Đảm Bảo Hiệu Suất Cao Trạm Bơm Trong Mọi Thời Kỳ Vận Hành; Phương Pháp Xác Định Sơ Bộ Tổn Thất h_cb và h_d Khi Chưa Có Đường Ống Cụ Thể

Việc lựa chọn Máy Bơm Chính là bước then chốt, quyết định hiệu quả vận hành và chi phí đầu tư của một trạm bơm. Hai thông số cơ bản và quan trọng nhất để chọn máy bơm chính là Cột Nước Tính Toán (H) và Lưu Lượng Tính Toán (Q) của mỗi máy bơm. Trong đó, cột nước tính toán chính là Cột Nước Thiết Kế (H_tk) của trạm bơm.

Bài viết chuyên sâu này sẽ đi sâu vào giải mã công thức xác định $H_{tk}$ và phân tích chuyên sâu chiến lược tính toán Cột Nước Bình Quân Gia Quyền Địa Hình ($H_{bqdh}$). Công thức $H_{bqdh}$ không chỉ là một phép tính trung bình thông thường mà là một phương pháp luận kinh tế - kỹ thuật nhằm đảm bảo trạm bơm làm việc với hiệu suất cao trong mọi thời kỳ làm việc. Đồng thời, chúng ta sẽ hướng dẫn cách xác định các tổn thất cột nước sơ bộ ($h_{cb}$ và $h_d$) trong giai đoạn thiết kế ban đầu khi chưa có chi tiết đường ống.

Phần 1: Cột Nước Thiết Kế ($H_{tk}$) và Các Thành Phần Cấu Thành

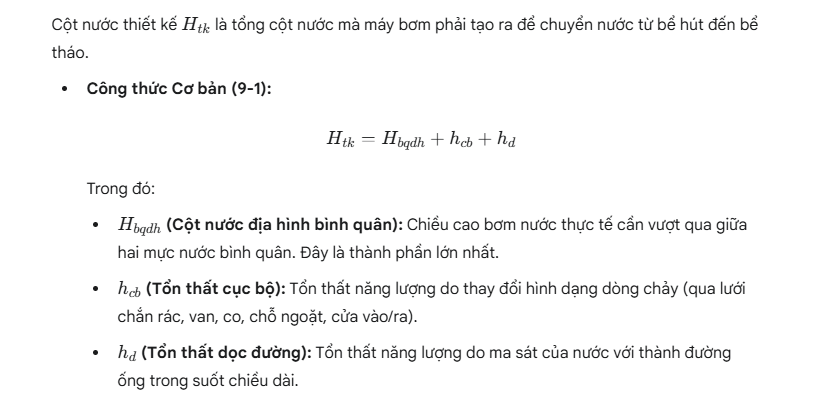

Cột nước thiết kế $H_{tk}$ là tổng cột nước mà máy bơm phải tạo ra để chuyển nước từ bể hút đến bể tháo.

• Công thức Cơ bản (9-1):

$$H_{tk} = H_{bqdh} + h_{cb} + h_d$$

Trong đó:

• • $H_{bqdh}$ (Cột nước địa hình bình quân): Chiều cao bơm nước thực tế cần vượt qua giữa hai mực nước bình quân. Đây là thành phần lớn nhất.
  • $h_{cb}$ (Tổn thất cục bộ): Tổn thất năng lượng do thay đổi hình dạng dòng chảy (qua lưới chắn rác, van, co, chỗ ngoặt, cửa vào/ra).
  • $h_d$ (Tổn thất dọc đường): Tổn thất năng lượng do ma sát của nước với thành đường ống trong suốt chiều dài.
• Mục đích: Máy bơm chính được chọn theo $H_{tk}$ phải đảm bảo rằng, mặc dù mực nước thực tế giao động, trạm bơm vẫn hoạt động hiệu quả nhất có thể.

Phần 2: Giải Mã Chiến Lược Tính Toán Cột Nước Bình Quân Gia Quyền Địa Hình ($H_{bqdh}$)

Việc lựa chọn máy bơm theo một cột nước cố định là không hiệu quả do mực nước bể hút và bể tháo luôn thay đổi. $H_{bqdh}$ được tính toán để tối ưu hóa hiệu suất và công suất tiêu hao trong suốt mùa vận hành.

• Lý luận Cơ sở (Bảo toàn Công Tiêu Hao):

Cột nước này được tính theo lý luận: Công tiêu hao để bơm lượng nước lên với cột nước bình quân gia quyền bằng công cần tiêu hao để bơm lượng nước ấy với các cột nước thay đổi theo các thời kỳ.

$$\gamma \cdot H_{bqdh} \cdot \sum_{i=1}^{n} (Q_i \cdot t_i) = \gamma \cdot \sum_{i=1}^{n} (Q_i \cdot H_i \cdot t_i)$$

($\gamma$: Trọng lượng riêng của nước, $\sum (Q_i \cdot t_i)$: Tổng thể tích nước bơm, $Q_i$: Lưu lượng, $H_i$: Cột nước địa hình, $t_i$: Thời gian tương ứng).

• Công thức (9-2): Cột nước Bình Quân Gia Quyền Địa Hình

$$H_{bqdh} = \frac{\sum_{i=1}^{n} (Q_i \cdot H_i \cdot t_i)}{\sum_{i=1}^{n} (Q_i \cdot t_i)}$$

• Ý nghĩa Kỹ thuật và Kinh tế:
  • Gia quyền (Weighted): Giá trị $H_{bqdh}$ được gia quyền bởi tích số giữa Lưu lượng ($Q_i$) và Thời gian ($t_i$) của từng thời kỳ. Điều này đảm bảo rằng các chế độ làm việc có khối lượng nước bơm lớn nhất (tức là tiêu thụ năng lượng lớn nhất) sẽ có trọng số lớn hơn trong việc xác định cột nước thiết kế.
  • Tối ưu Hiệu suất: Bằng cách chọn máy bơm mà Điểm Hiệu Suất Cao Nhất (BEP) gần với $H_{bqdh}$, ta đảm bảo rằng trạm bơm hoạt động với hiệu suất cao nhất (tiêu thụ điện năng thấp nhất) trong phần lớn thời gian và khối lượng nước bơm.

Phần 3: Xác Định Sơ Bộ Tổn Thất (h_cb và h_d)

Trong giai đoạn thiết kế ban đầu khi chưa có đường ống cụ thể (chưa chọn đường kính, chiều dài chính xác), các trị số tổn thất cần được ước lượng sơ bộ:

• Tổn Thất Dọc Đường ($h_d$):
  • Giá trị sơ bộ: Lấy $2 \dots 3 \text{ m}$ trên $1000 \text{ m}$ dài đường ống.
  • Ghi chú: Đây là một giá trị rất sơ bộ, thường chỉ áp dụng cho đường ống có đường kính lớn và vận tốc dòng chảy trung bình. Sau khi chọn được máy bơm và đường kính ống, cần phải tính toán lại chính xác bằng công thức Darcy-Weisbach hoặc Hazen-Williams.
• Tổn Thất Cục Bộ ($h_{cb}$):
  • Giá trị sơ bộ: Lấy $0.7 \dots 2 \text{ m}$.
  • Ghi chú: Giá trị này phụ thuộc vào số lượng và loại phụ kiện (van, co, van ngược, lưới chắn rác). Trạm bơm phức tạp với nhiều thiết bị sẽ cần lấy giá trị lớn hơn.
• Sự cần thiết của giá trị sơ bộ: Các giá trị sơ bộ này cho phép tính toán $H_{tk}$ để có thể chọn sơ bộ máy bơm (xác định vùng làm việc $Q-H$ ) và sau đó chọn đường ống để tiến hành kiểm tra lại.

Cột Nước Thiết Kế ($H_{tk}$) là thông số cốt lõi để chọn máy bơm chính. $H_{tk}$ được xác định không phải bằng cột nước trung bình thông thường mà bằng sự kết hợp của Cột Nước Địa Hình Bình Quân Gia Quyền ($H_{bqdh}$) và tổng các tổn thất. Phương pháp Bình Quân Gia Quyền là một chiến lược kỹ thuật thông minh, đảm bảo rằng máy bơm được chọn hoạt động gần với Điểm Hiệu Suất Tối Ưu (BEP) trong những thời kỳ bơm nhiều nước nhất, mang lại hiệu quả kinh tế cao trong vận hành lâu dài của trạm.
