Trong một hệ thống xử lý nước thải, đo lưu lượng (Q) là một trong những thông số kỹ thuật quan trọng nhất, ảnh hưởng trực tiếp đến hiệu suất vận hành, tính toán hóa chất và chi phí năng lượng.

Nếu không có thông tin lưu lượng chính xác, toàn bộ quy trình — từ điều khiển bơm, định lượng hóa chất đến kiểm soát thời gian lưu (HRT) — đều có thể sai lệch, dẫn đến hiệu suất xử lý kém hoặc lãng phí tài nguyên.

Lưu lượng kế (Flow Meter) là thiết bị đo lưu lượng chuyên dụng, đảm bảo việc giám sát và điều khiển hệ thống được thực hiện chính xác, liên tục và đáng tin cậy.
Bài viết này phân tích tầm quan trọng của việc đo lưu lượng chính xác, cấu tạo cơ bản của lưu lượng kế, các yếu tố kỹ thuật khi lựa chọn thiết bị phù hợp, đồng thời đánh giá ảnh hưởng của việc lắp đặt, bảo trì và công nghệ đo lường phổ biến trong lĩnh vực xử lý nước thải.

1. Tầm Quan Trọng và Cấu Tạo Cơ Bản của Lưu Lượng Kế

1.1. Tầm quan trọng của việc đo lưu lượng chính xác

Đo lưu lượng nước thải chính xác giúp đảm bảo toàn bộ hệ thống xử lý hoạt động ổn định và hiệu quả:

• Tối ưu hiệu suất vận hành:
  Dữ liệu lưu lượng ($Q$) là cơ sở để tính toán thời gian lưu nước (HRT), quyết định tốc độ và hiệu quả phản ứng sinh học, hóa học.
• Điều chỉnh hóa chất chính xác:
  Lưu lượng là tham số đầu vào cho các bơm định lượng hóa chất, giúp kiểm soát liều lượng (ví dụ: chất điều chỉnh pH, keo tụ, oxy hóa) đúng theo tải trọng thực tế.
• Kiểm soát tải trọng ô nhiễm:
  Tải lượng chất ô nhiễm được xác định theo công thức:
  $\text{Load} = \text{Concentration} \times Q$
  Việc đo đúng lưu lượng giúp cân bằng tải hữu cơ và ngăn sốc tải sinh học.
• Tối ưu năng lượng:
  Dữ liệu lưu lượng giúp tối ưu chu kỳ hoạt động của bơm, giảm tiêu thụ điện năng và kéo dài tuổi thọ thiết bị.

1.2. Cấu tạo cơ bản của lưu lượng kế

Một lưu lượng kế hoàn chỉnh thường gồm hai bộ phận chính:

• Đầu dò (Sensor / Transducer):
  Là phần tiếp xúc trực tiếp với dòng nước thải, cảm nhận vận tốc hoặc thể tích dòng chảy và chuyển đổi thành tín hiệu vật lý (điện, từ, sóng âm).
• Bộ chuyển đổi tín hiệu (Transmitter / Converter):
  Nhận tín hiệu từ đầu dò, xử lý, hiệu chỉnh và hiển thị giá trị lưu lượng trên màn hình hoặc gửi tín hiệu ra hệ thống điều khiển (PLC, SCADA).

Cấu trúc này cho phép hệ thống theo dõi và ghi nhận liên tục lưu lượng đầu vào – đầu ra, phục vụ cho kiểm soát và báo cáo vận hành.

2. Các Tiêu Chí Kỹ Thuật Khi Lựa Chọn Lưu Lượng Kế

Việc chọn loại lưu lượng kế phù hợp phụ thuộc vào đặc điểm dòng chảy, chất lượng nước thải và yêu cầu chính xác của hệ thống.

2.1. Loại hình dòng chảy và kích thước đo

• Dòng chảy kín (ống cống):
  Thường sử dụng lưu lượng kế điện từ (Electromagnetic) hoặc Coriolis vì độ chính xác cao và khả năng đo trong môi trường áp lực.
• Dòng chảy hở (rãnh hở):
  Phù hợp với lưu lượng kế siêu âm không tiếp xúc, đo bằng cách kết hợp vận tốc và mực nước.

Kích thước thiết bị phải tương thích với đường kính ống hoặc tiết diện rãnh. Việc chọn sai kích thước có thể gây ra tổn thất áp lực, xoáy dòng, hoặc sai số lớn trong phép đo.

2.2. Thành phần nước thải và độ chính xác yêu cầu

• Thành phần nước thải:
  Nước thải có thể chứa cặn rắn, dầu mỡ hoặc hóa chất ăn mòn. Do đó, vật liệu chế tạo đầu dò cần chống ăn mòn và chống bám bẩn.
  Ví dụ: thân đo bằng PTFE, điện cực bằng Titanium hoặc Hastelloy.
• Độ chính xác và độ tin cậy:
  Yêu cầu kỹ thuật thường nằm trong khoảng ±0,5% đến ±2,0%.
  Với hệ thống cần kiểm soát nghiêm ngặt (ví dụ: công nghiệp thực phẩm, dược), độ chính xác cần cao hơn và có thể cần hiệu chuẩn định kỳ.

2.3. Tổn thất áp lực và yêu cầu bảo trì

• Tổn thất áp lực:
  Các lưu lượng kế điện từ hoặc siêu âm không tiếp xúc hầu như không tạo cản trở dòng chảy, do đó không gây tổn thất áp suất đáng kể.
  Ngược lại, các loại cơ học (tuabin, cánh quạt) có thể gây tổn thất áp và nhanh bám cặn trong môi trường nước thải.
• Bảo trì và vệ sinh:
  Cần xem xét khả năng làm sạch đầu dò dễ dàng, khả năng tháo lắp, và yêu cầu hiệu chuẩn.
  Lịch bảo trì định kỳ thường từ 3–6 tháng/lần, tùy theo tải cặn của dòng nước.

3. Phân Loại Các Công Nghệ Đo Lưu Lượng Phổ Biến

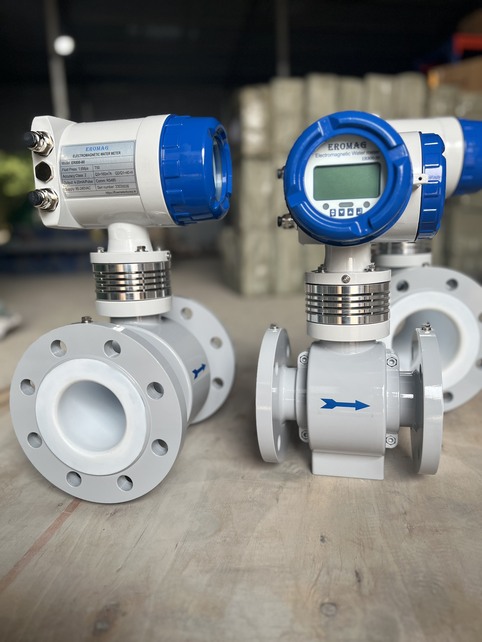

3.1. Lưu lượng kế điện từ (Electromagnetic Flow Meter)

• Nguyên lý: Dựa trên định luật Faraday về cảm ứng điện từ – khi chất lỏng dẫn điện chảy qua từ trường, một điện áp tỉ lệ với vận tốc dòng chảy được tạo ra.
• Ứng dụng: Đo lưu lượng nước thải, nước thô, bùn hoạt tính, dung dịch có độ dẫn điện cao.
• Ưu điểm: Độ chính xác cao, không gây tổn thất áp lực, không có bộ phận chuyển động.
• Hạn chế: Không áp dụng cho chất lỏng không dẫn điện (dầu, khí).

3.2. Lưu lượng kế siêu âm (Ultrasonic Flow Meter)

• Nguyên lý: Đo sự chênh lệch thời gian hoặc tần số của sóng siêu âm truyền qua dòng chảy.
• Phân loại:
  • Siêu âm tiếp xúc: Gắn trực tiếp lên ống, phù hợp với dòng chảy kín.
  • Siêu âm không tiếp xúc: Đặt trên rãnh hở, kết hợp đo mực nước và vận tốc.
• Ưu điểm: Không tiếp xúc trực tiếp, dễ lắp đặt, không cản trở dòng chảy.
• Hạn chế: Bị ảnh hưởng bởi bọt khí, cặn lơ lửng hoặc thay đổi nhiệt độ lớn.

3.3. Lưu lượng kế Coriolis

• Nguyên lý: Dựa vào lực Coriolis sinh ra khi dòng chất lỏng chảy qua ống rung.
• Ứng dụng: Đo chính xác lưu lượng khối lượng và mật độ, thích hợp cho bùn đặc, hóa chất đậm đặc.
• Ưu điểm: Độ chính xác rất cao, có thể đo cả lưu lượng và khối lượng.
• Hạn chế: Giá thành cao, kích thước lớn, khó vệ sinh trong môi trường nước thải bẩn.

Lưu lượng kế trong xử lý nước thải là thiết bị thiết yếu đảm bảo hệ thống vận hành hiệu quả, tiết kiệm năng lượng và tối ưu chi phí hóa chất.
Việc lựa chọn đúng công nghệ đo, đảm bảo lắp đặt chuẩn kỹ thuật và thực hiện bảo trì định kỳ là các yếu tố quyết định đến độ chính xác, độ tin cậy và tuổi thọ của thiết bị.

Trong thực tế, lưu lượng kế điện từ thường được ưu tiên cho dòng chảy kín, còn lưu lượng kế siêu âm không tiếp xúc phù hợp cho rãnh hở hoặc môi trường có nhiều cặn bẩn.
Khi được lựa chọn và vận hành đúng cách, lưu lượng kế không chỉ cung cấp dữ liệu đo chính xác mà còn góp phần tối ưu toàn bộ quá trình xử lý nước thải – từ đầu vào đến đầu ra.
