Giải Mã Kỹ Thuật Truyền Động Điện Trong Trạm Bơm; Phân Tích Ưu Điểm Tuyệt Đối Của Động Cơ Dị Bộ So Với Truyền Động Khác; Phân Tích Ký Hiệu (A, K) và Phân Loại Theo Công Suất Cùng Các Vấn Đề Khởi Động (Dòng Điện Mở Máy 5…7 Lần Định Mức) và Giải Pháp

Trong hệ thống truyền động máy bơm hiện đại, Động Cơ Điện đóng vai trò là nguồn năng lượng phổ biến và ưu việt nhất. Hệ thống này, thường gọi là Truyền Động Điện, không chỉ bao gồm động cơ mà còn là sự kết hợp hài hòa của thiết bị điều khiển và trang thiết bị truyền năng lượng đến máy bơm. Đặc biệt, Động Cơ Điện Xoay Chiều Ba Pha Dị Bộ là "ngựa thồ" của ngành bơm nhờ vào tính ưu việt vượt trội so với các lựa chọn truyền động khác như động cơ đốt trong hay máy hơi nước.

Bài viết chuyên sâu này sẽ đi sâu vào phân tích kỹ thuật và ưu điểm tuyệt đối của động cơ điện dị bộ. Chúng ta sẽ giải mã sự khác biệt giữa hai loại chính: Rôto Ngắn Mạch (Lồng Sóc) và Rôto Quấn Dây, tập trung vào vấn đề kỹ thuật quan trọng nhất của động cơ lồng sóc: Dòng Điện Mở Máy Tăng Cao (5…7 lần so với dòng điện định mức). Cuối cùng, chúng ta sẽ phân tích hệ thống ký hiệu (A, AO, K, AK) và cách phân loại động cơ dị bộ theo công suất (nhỏ, trung bình, lớn).

Phần 1: Ưu Việt Của Truyền Động Điện và Cấu Trúc Hệ Thống
1.1. Hệ Thống Truyền Động Điện (Electric Drive):
Quy ước hệ thống truyền động điện máy bơm được chia làm ba phần chính: Động cơ điện (chuyển đổi điện năng thành cơ năng), Thiết bị điều khiển động cơ điện (khởi động, bảo vệ, dừng), và Trang thiết bị truyền năng lượng (khớp nối, trục) từ động cơ đến máy bơm.

1.2. Ưu điểm Tuyệt đối của Động Cơ Điện:
Động cơ điện được sử dụng rộng rãi trên trạm bơm do tính ưu việt so với các loại truyền động khác (đốt trong, gió, hơi nước):
- Giảm Khối lượng Xây lắp: Nền móng và thiết bị truyền năng lượng đơn giản hơn. Trục động cơ và trục máy bơm có thể được nối trực tiếp qua khớp nối trục.
- Tự động hóa Dễ dàng: Dễ dàng tự động hóa khi khởi động hoặc dừng máy.
- Kinh tế Vận hành: Chi phí vận hành nhỏ, điều kiện làm việc tốt, gian máy sạch sẽ.

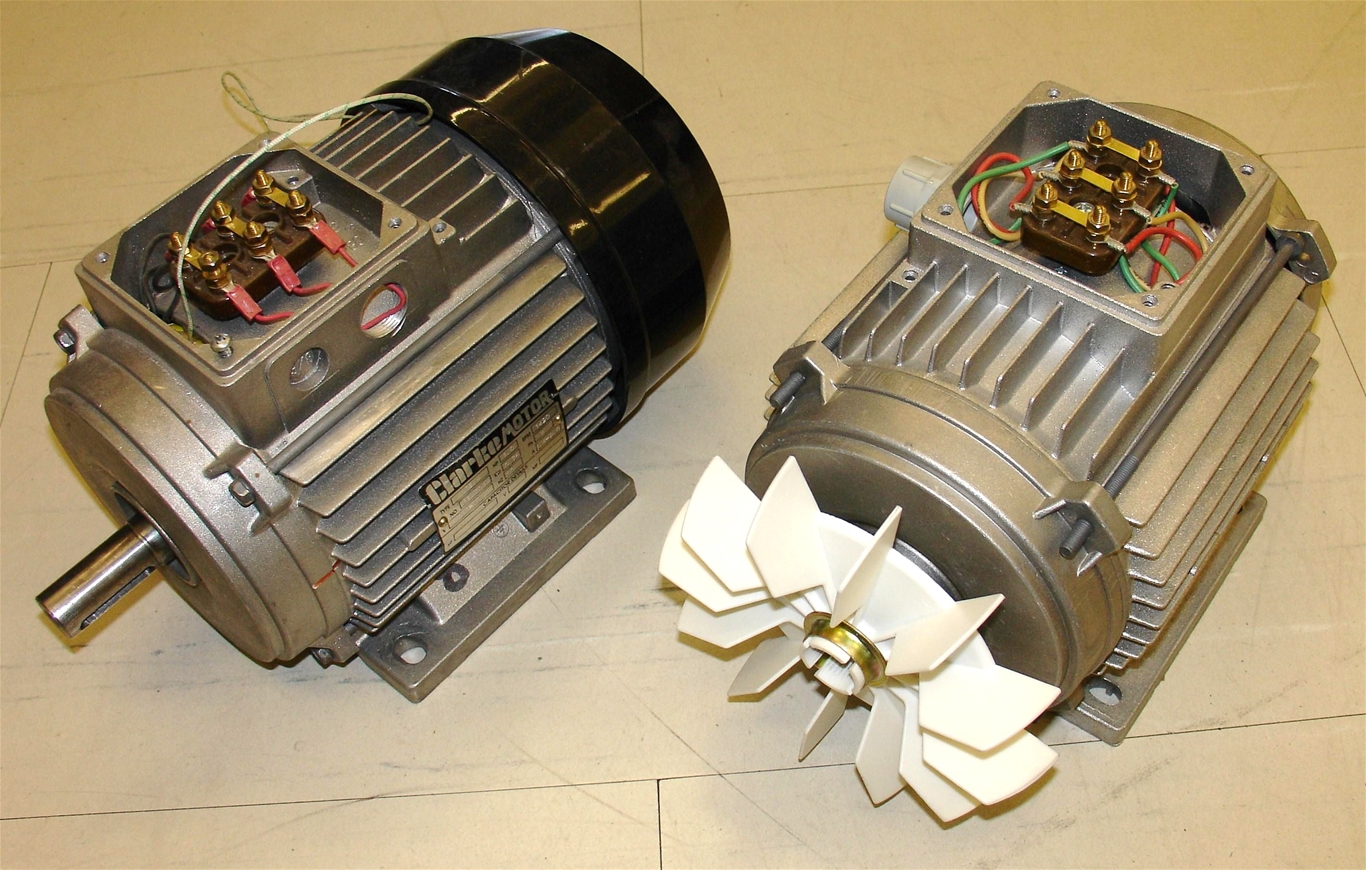

Phần 2: Động Cơ Điện Dị Bộ (Asynchronous Motor) – Sự Khác Biệt Cốt Lõi
Động cơ dị bộ là động cơ xoay chiều ba pha phổ biến nhất.

2.1. Nguyên tắc Làm việc và "Độ Trượt":
Động cơ dị bộ có vòng quay của rôto (n) nhỏ hơn vòng quay của từ trường stator (ns). Sự chênh lệch này được gọi là "độ trượt" (s).

Ví dụ (Tần số 50 Hz):
Số đôi cực (p) | ns (Đồng bộ) | n (Dị bộ)
-------------------------------------------
1 | 3000 v/ph | 2900 v/ph
2 | 1500 v/ph | 1450 v/ph
4 | 750 v/ph | 730 v/ph

2.2. Động Cơ Rôto Ngắn Mạch (Lồng Sóc):
Ưu điểm: Kết cấu đơn giản hơn, kích thước và khối lượng nhỏ hơn, giá thành rẻ hơn. Có thể đấu trực tiếp vào mạng điện qua cầu dao đơn giản hoặc khởi động từ.
Nhược điểm Kỹ thuật (Dòng Điện Mở Máy): Khi đấu trực tiếp, dòng điện mở máy tăng 5…7 lần so với dòng điện định mức. Điều này gây bất lợi đối với các hộ dùng điện khác cùng mạng (gây sụt áp).

2.3. Động Cơ Rôto Quấn Dây:
Cơ chế Khởi động: Biến trở khởi động được nối với cuộn dây rôto. Biến trở được đóng vào mạch trong giai đoạn mở máy và tự động ngắt khi vòng quay đạt gần định mức.
Ưu điểm: Dòng điện mở máy nhỏ hơn vài lần so với rôto ngắn mạch.
Nhược điểm: Kết cấu phức tạp hơn, kém an toàn trong vận hành, và giá thành đắt hơn. Do đó, ít được sử dụng trong trạm bơm hơn rôto ngắn mạch.


Phần 3: Phân Loại Công Suất và Giải Mã Ký Hiệu
3.1. Phân Loại Công Suất và Điện Áp:
- Loại Nhỏ (P < 100 kW): Thường là rôto ngắn mạch, điện áp định mức 220/380 V hoặc 500 V. Không có yêu cầu đặc biệt khi khởi động.
- Loại Trung Bình (100…200 kW): Điện áp 220/380 V, 3000 V hoặc 6000 V. Liên Xô cũ: ГAM, AM (rôto ngắn mạch kiểu rãnh sâu/lồng sóc kép, tính năng mở máy tốt), AM (rôto quấn dây, dùng khi nguồn nhỏ).
- Loại Lớn (P > 300 kW): Điện áp 3000 V và 6000 V. Loại AMCO (ngắn mạch), ĐAMCO (quấn dây).

3.2. Giải Mã Ký Hiệu (Liên Xô cũ và Việt Nam):
Liên Xô cũ: Chữ A (Dị bộ), AO (Dị bộ đặt ngoài trời). Ví dụ: A 62 - 4 (Cổ thân 6, Lõi thép 2, 4 cực từ).
Việt Nam: Thay chữ A bằng chữ K (Không đồng bộ) hoặc AK (Không đồng bộ kiểu kín, đặt ngoài trời). Ví dụ: DK 62 - 4 (Động cơ không đồng bộ kiểu kín đặt ngoài trời).


Động cơ điện dị bộ là trái tim của hệ thống truyền động máy bơm. Việc lựa chọn giữa Rôto Ngắn Mạch (lồng sóc) và Rôto Quấn Dây là sự đánh đổi giữa độ đơn giản/giá thành và yêu cầu về dòng điện khởi động. Mặc dù động cơ rôto ngắn mạch dễ chế tạo và rẻ hơn, kỹ sư cần phải xử lý vấn đề dòng điện mở máy cao thông qua các thiết bị điều khiển tiên tiến (như khởi động mềm hoặc biến tần) để bảo vệ mạng lưới điện và đảm bảo tuổi thọ của thiết bị.
