Giải Mã Sơ Đồ Lấy Nước, Lọc Thô/Lắng và Tính Toán Cột Nước Bơm (H = H2 + H' + hms + h1); Ưu Nhược Điểm của Đài Nước và Chiến lược Lựa chọn Bơm Cấp Nước Kỹ Thuật.
Hệ thống Cấp Nước Kỹ Thuật (Service Water System) là một bộ phận không thể thiếu trong vận hành trạm bơm hiện đại, đặc biệt là các trạm bơm hướng trục cổ lớn. Hệ thống này đảm bảo cung cấp nước sạch (Service Water) cho các mục đích thiết yếu như: làm nguội các ổ trục hướng của máy bơm, làm nguội máy nén khí, động cơ điện lớn và cung cấp nước cho sinh hoạt của trạm. Trong các sơ đồ phổ biến, việc sử dụng Đài Nước Lọc (Filtered Water Tower) là một lựa chọn truyền thống, cung cấp cột áp ổn định nhờ trọng lực.
Bài viết chuyên sâu này sẽ đi sâu vào giải mã sơ đồ lấy nước và lọc điển hình, tập trung vào hệ thống cấp nước dùng đài nước lọc. Chúng ta sẽ phân tích chi tiết công thức tính toán cột nước bắt buộc cho bơm cấp nước kỹ thuật và làm rõ vai trò của từng thành phần tổn thất. Cuối cùng, bài viết sẽ đánh giá ưu nhược điểm của phương pháp dùng đài nước và đưa ra chiến lược lựa chọn máy bơm phù hợp.
Phần 1: Sơ Đồ Lấy Nước và Xử Lý Sơ Bộ cho Nước Kỹ Thuật (Hình 10-10)
Nước cấp kỹ thuật đòi hỏi độ sạch cao để bảo vệ các chi tiết cơ khí chính xác như ổ trục hướng.

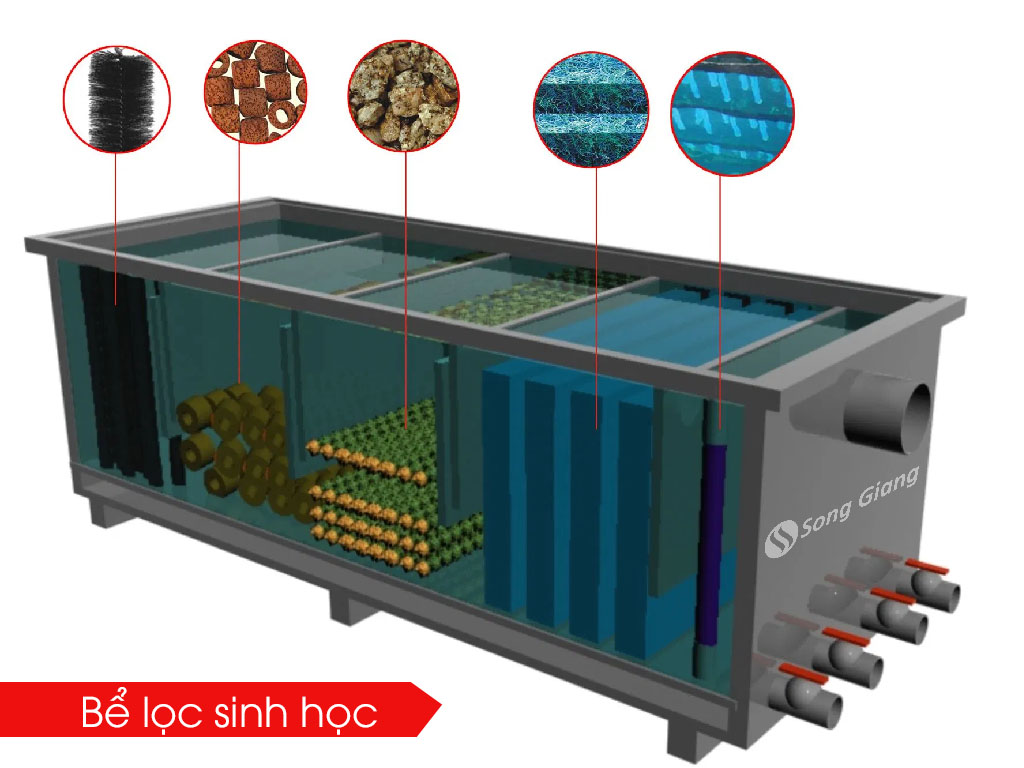

1.1. Quy trình Lấy Nước và Lọc Sơ Bộ
Sơ đồ lấy nước điển hình cho tổ máy bơm hướng trục cổ lớn thường bao gồm các bước:
- Lấy nước từ Nguồn (1): Nước được lấy trực tiếp từ nguồn cung cấp chính của trạm bơm (kênh, sông).
- Lọc Thô (2): Nước được dẫn qua thiết bị lọc thô để loại bỏ các vật nổi, rác rưởi có kích thước lớn.
- Buồng Lắng (6): Nước sau lọc thô tiếp tục qua buồng lắng để làm sạch lần nữa.
- Bơm Cấp Nước: Sau khi lọc và lắng, nước được dẫn đến bơm cấp nước kỹ thuật để bơm lên đài.
- Lưới Lọc Tầng (Đài Nước): Nước sạch được dẫn qua lưới lọc nước trước khi dẫn đến các tổ máy.
1.2. Mục đích Sử dụng Nước Sạch Kỹ Thuật
Nước sạch được cung cấp đến:
- Ổ Trục Hướng: Làm mát và bôi trơn để giảm ma sát và tản nhiệt.
- Thiết bị Làm Nguội: Làm nguội máy nén khí, làm nguội máy bơm và các động cơ điện lớn.
- Sinh hoạt: Cấp nước cho nhu cầu sinh hoạt của trạm.
Phần 2: Công Thức Tính Toán Cột Nước của Bơm Cấp Nước Kỹ Thuật
Bơm cấp nước kỹ thuật phải đảm bảo cung cấp đủ cột nước để đưa nước lên đài lọc và duy trì áp lực cần thiết tại điểm tiêu thụ.
2.1. Công thức Tổng Quát (Công thức 10-1)
Cột nước tổng cộng mà máy bơm cấp nước kỹ thuật phải cung cấp là:
H = H2 + H' + hms + h1
Trong đó:
- H': Độ cao từ cổ thân bơm đến mực nước ở bể hút của máy bơm cấp nước kỹ thuật.
- hms: Cột nước tổn thất trong ống hút và ống đẩy của máy bơm cấp nước kỹ thuật.
- h1: Cột nước tổn thất qua tầng lưới lọc của đài nước lọc.
- H2: Áp lực cần thiết tại điểm cao nhất của hệ thống.
2.2. Giải Mã Chi Tiết Thành phần H2
H2 = H1 + hms1 + Δh
- H1: Cột nước áp lực tối thiểu tại điểm tiêu thụ quan trọng nhất.
- hms1: Cột nước tổn thất ma sát của đường ống dẫn nước từ đài đến điểm tiêu thụ.
- Δh: Cột nước dự trữ để đảm bảo an toàn.
Phần 3: Đánh giá Đài Nước Lọc và Chiến lược Lựa chọn Bơm
Phương pháp dùng đài nước lọc có những ưu và nhược điểm rõ ràng.
3.1. Ưu Nhược Điểm của Đài Nước Lọc
Ưu điểm:
- Quản lý dễ dàng, thuận tiện cho sửa chữa kiểm tra.
- Áp lực ổn định nhờ trọng lực.
Nhược điểm:
- Khó khăn và tốn kém khi xây dựng đài cao.
- Phụ thuộc bơm cấp nước hoạt động liên tục.
3.2. Lựa chọn Máy Bơm Cấp Nước Kỹ Thuật
Lưu lượng Bơm (Qbơm):
Qbơm = Σ(Q ổ trục + Q máy nén + Q động cơ + Q sinh hoạt)
Cột Nước Bơm (Hbơm):
Phải được tính toán theo công thức tổng quát đã phân tích.
Quy trình Chọn Bơm:
Chọn theo lưu lượng và cột nước trên biểu đồ Q-H và Q-η của nhà sản xuất.
Hệ thống cấp nước kỹ thuật dùng Đài Nước Lọc là một giải pháp cung cấp nước sạch ổn định áp lực cho các tổ máy bơm. Việc thiết kế đòi hỏi phải tính toán chính xác cột nước tổng cộng mà bơm phải vượt qua. Ưu điểm về sự ổn định áp lực và dễ quản lý khiến đài nước lọc trở thành một lựa chọn đáng tin cậy.
