Giải Mã Ứng Dụng và Kết Cấu Tối Ưu Cho Gian Máy Bơm Nhỏ và Vừa; Phân Tích Cơ Chế Dịch Chuyển Theo Dầm Ray (Trục Dọc) và Cầu Chạy (Trục Ngang); Đánh giá Ưu Nhược Điểm, Đặc biệt là Rủi Ro Bánh Xe Bị Bứt Khỏi Ray khi Vật Treo Lệch Trục; Yêu cầu Kỹ thuật về Kết Cấu Mái Nhà Máy Chịu Lực.

Trong thiết kế và vận hành trạm bơm, Thiết bị Nâng - Vận Chuyển là yếu tố quyết định đến tốc độ lắp đặt, hiệu quả bảo trì, và giảm nhẹ lao động. Đối với các trạm bơm nhỏ và vừa, hoặc trong các khu vực cụ thể của gian máy, Pa Lăng và Cẩu Trục Dầm Treo là giải pháp phổ biến nhất do tính kinh tế, linh hoạt, và khả năng hoạt động trong không gian hạn chế. Chúng là công cụ chính để thao tác các vật thể có trọng lượng ≤ 5 tấn, bao gồm việc lắp ráp và sửa chữa các tổ máy bơm cỡ nhỏ, hoặc di chuyển các cửa van sửa chữa.

Bài viết chuyên sâu này sẽ đi sâu vào phân tích kết cấu và cơ chế vận hành của Pa Lăng và Cẩu Trục Dầm Treo. Chúng ta sẽ giải mã hệ thống dịch chuyển phức tạp (trục dọc và trục ngang gian máy), phân biệt giữa cơ chế điều khiển bằng tay và bằng điện. Đặc biệt, bài viết sẽ cảnh báo về nhược điểm kỹ thuật quan trọng khi vận hành Pa Lăng treo trên dầm ray chữ I và phân tích yêu cầu chịu lực bắt buộc đối với kết cấu mái nhà máy.

Phần 1: Pa Lăng: Ứng Dụng Đa Dạng và Cơ Chế Nâng Hạ Cơ Bản

Pa lăng (Hoist) là thiết bị nâng hạ cơ bản nhất, dùng để nâng hạ vật theo phương thẳng đứng.

1.1. Ứng Dụng và Giới Hạn Tải Trọng

• Trọng lượng nâng: Pa lăng thường dùng để nâng hạ vật có trọng lượng ≤ 1 tấn theo phương thẳng đứng.
• Dịch chuyển Cửa Van: Trong các trường hợp chuyên biệt, Pa lăng có thể được dùng để dịch chuyển các cửa van sửa chữa nặng ≤ 4 tấn.
• Sử dụng Đơn giản: Trường hợp đơn giản nhất là Pa Lăng được treo trên giá ba chân (cái tỏ) để nâng hạ các vật nhỏ đặt riêng lẻ.

1.2. Điều Khiển Pa Lăng: Thủ Công và Tự Động

• Điều khiển bằng Tay (Xích Kéo Tay): Phổ biến cho Pa Lăng sức nâng nhỏ.
  • Ưu điểm: Rẻ tiền và dễ sử dụng, không cần nguồn điện phức tạp.
  • Nhược điểm: Tốc độ nâng hạ chậm, cần sức người.

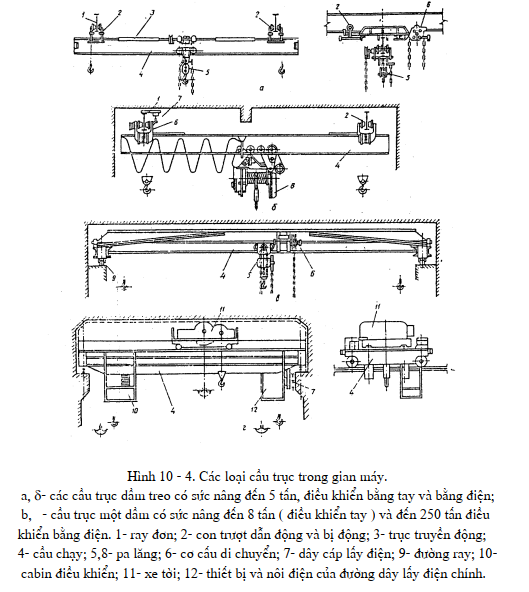

• Điều khiển bằng Điện (Hình 10-4, a): Sử dụng động cơ điện để nâng vật.
  • Ưu điểm: Giảm sức người, nâng cao hiệu quả sử dụng, tốc độ vận hành nhanh hơn.

Phần 2: Cẩu Trục Dầm Treo (Overhead Traveling Crane): Giải Pháp Di Chuyển 3D Trong Gian Máy

Trong gian máy, Pa Lăng thường được tích hợp vào hệ thống Cẩu Trục Dầm Treo để có thể di chuyển vật nâng trong không gian 3 chiều.

2.1. Cơ Chế Dịch Chuyển Đa Hướng (2 Trục)

Cấu trúc này cho phép nâng hạ và đưa vật cần tháo lắp đến vị trí mong muốn trong gian máy, thông qua hệ thống dầm ray phức tạp:

1. Trục Ngang Gian Máy (Di chuyển Pa Lăng):
   • Pa Lăng (5, 8) được treo và dịch chuyển qua lại dọc theo dầm ray 4 (còn gọi là cầu chạy).
   • Hành trình này khống chế vị trí hướng ngang của vật nâng.
2. Trục Dọc Gian Máy (Di chuyển Dầm Ray):
   • Dầm ray 4 lại được treo và dịch chuyển dọc theo hai dầm ray 1 (Ray Đơn).
   • Hành trình này cho phép dầm 4 chuyển dịch theo phương dọc trục nhà máy.

2.2. Nhược Điểm Kỹ Thuật Quan Trọng (Rủi ro Trật Ray)

Nhược điểm lớn nhất của thiết bị nâng Pa Lăng dịch chuyển trên dầm ray chữ I là vấn đề về ổn định ngang:

• Rủi ro: Khi dùng Pa Lăng nâng vật nặng, nếu vật treo lệch với trục ray chữ I (tức là vật không nằm ngay dưới tâm dầm 4), tải trọng lệch tâm sẽ tạo ra mô men lật lớn.
• Hậu quả: Các bánh xe tì trên dầm 4 sẽ bị bứt khỏi ray, gây tai nạn nghiêm trọng.
• Khắc phục: Cần có trang bị xe tời hoặc con lăn để dịch chuyển vật nâng theo phương nằm ngang, giúp giữ tải trọng tập trung trên trục ray.

Phần 3: Yêu Cầu Kỹ Thuật Đối Với Kết Cấu Nhà Máy

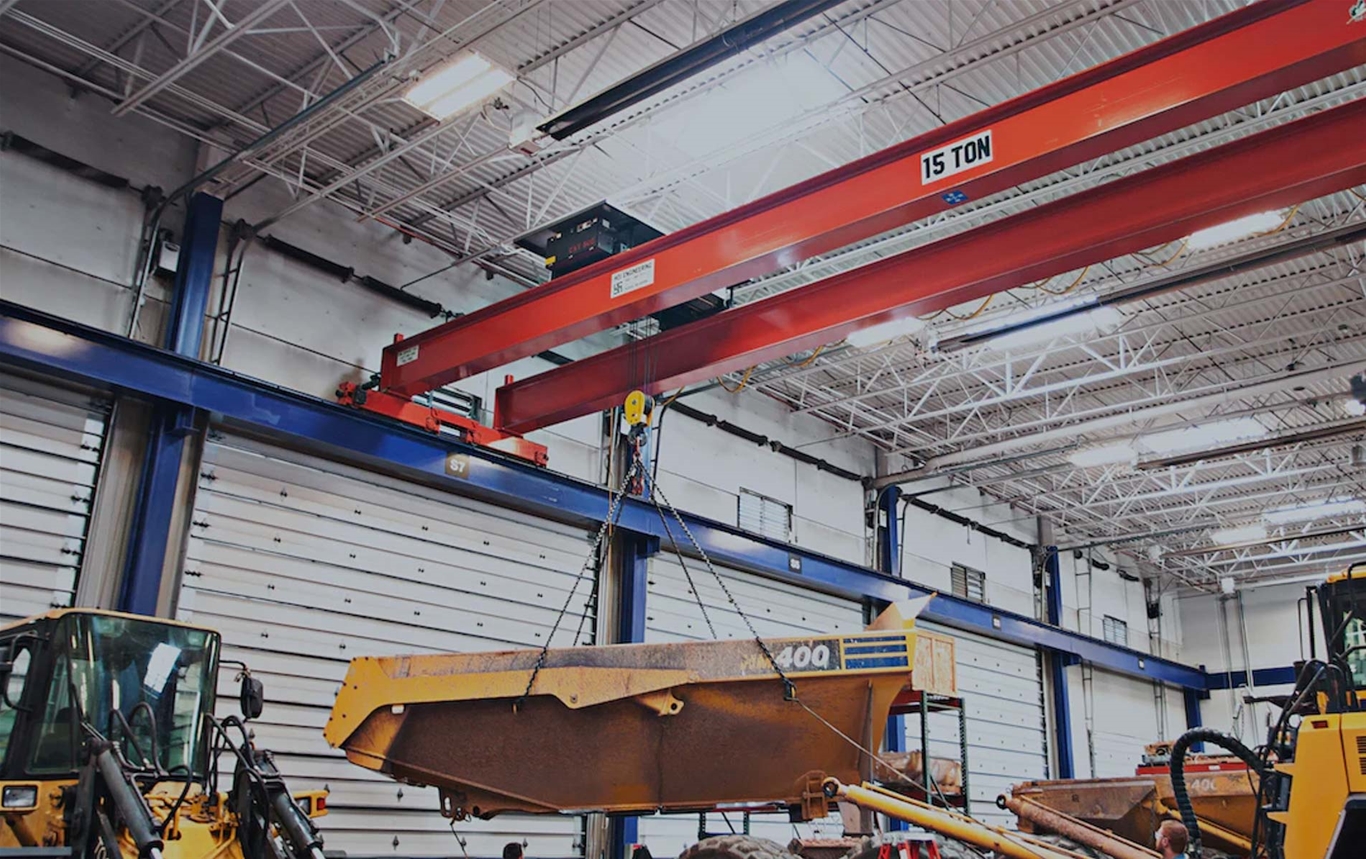

Sự khác biệt lớn nhất giữa Cẩu Trục Dầm Treo và Cẩu Trục Cầu (sẽ đề cập ở Bài 2) là cách thức truyền tải trọng lên kết cấu nhà máy.

3.1. Truyền Tải Trọng Lên Mái

• Trong hệ thống Cẩu Trục Dầm Treo, hai dầm ray 1 được treo vào mái nhà máy.
• Yêu cầu Bắt Buộc: Kết cấu mái của nhà máy cần phải được thiết kế và đảm bảo chịu lực từ trọng lượng vật nâng và kết cấu Pa Lăng/Cẩu Trục truyền đến. Tải trọng này là tải trọng động, yêu cầu độ bền và độ cứng cao của kết cấu mái.

3.2. Tiêu chuẩn Thiết Bị

Cẩu Trục Dầm Treo có sức nâng thường giới hạn đến 5 tấn, có thể điều khiển bằng tay hoặc bằng điện (như loại Hì nh } 10-4,

Pa Lăng và Cẩu Trục Dầm Treo là giải pháp kinh tế và hiệu quả cho việc nâng hạ vật tải nhỏ đến trung bình (≤ 5 tấn) trong gian máy bơm. Hệ thống dịch chuyển kép (dầm ray dọc và cầu chạy ngang) cung cấp khả năng thao tác vật thể trong không gian 3 chiều. Tuy nhiên, kỹ sư cần đặc biệt lưu tâm đến rủi ro trật ray khi tải trọng bị lệch tâm và phải tuân thủ nghiêm ngặt yêu cầu chịu lực của kết cấu mái nhà máy, đảm bảo tính an toàn và ổn định của toàn bộ hệ thống nâng hạ.
