Nguyên Lý Hoạt Động, Kết Cấu và Ứng Dụng Thiết Yếu Trong Hệ Thống Bơm Ly Tâm; Giải Mã Vai Trò Kỹ Thuật của Van Đáy (giữ nước mồi) và Van Một Chiều (ngăn nước va/dòng chảy ngược); Phân tích các chi tiết kết cấu và rủi ro tổn thất cột nước; Chiến lược bố trí Van Một Chiều (trong hầm bên ngoài nhà máy) để giảm thiểu rủi ro nước va và kích thước nhà máy.

Trong hệ thống đường ống của trạm bơm, đặc biệt là bơm ly tâm, Van Đáy (Foot Valve) và Van Một Chiều (Check Valve) là hai thành phần cơ học có vai trò bảo vệ thiết yếu. Van Đáy là thiết bị bắt buộc đối với bơm ly tâm có đường kính ống hút $\le 400 \text{ mm}$ để giải quyết vấn đề mồi nước, trong khi Van Một Chiều đảm nhận chức năng bảo vệ toàn bộ tổ máy bơm khỏi dòng chảy ngược và nguy cơ nước va (Water Hammer) nghiêm trọng khi máy bơm ngừng hoạt động. Cả hai loại van này đều hoạt động dựa trên nguyên lý một chiều, nhưng cấu tạo và vị trí lắp đặt của chúng phản ánh các yêu cầu kỹ thuật khác nhau, đặc biệt là trong việc cân bằng giữa an toàn vận hành và tổn thất cột nước thủy lực.

Bài viết chuyên sâu này sẽ đi sâu vào giải mã nguyên lý hoạt động, kết cấu của Van Đáy và Van Một Chiều. Chúng ta sẽ phân tích cách thức chúng ngăn chặn dòng chảy ngược và làm rõ rủi ro tổn thất cột nước đi kèm. Cuối cùng, bài viết sẽ đề xuất chiến lược bố trí Van Một Chiều trong các trạm bơm lớn để tăng cường an toàn chống nước va và tối ưu hóa không gian nhà máy.


Phần 1: Van Đáy: Giải Pháp Mồi Nước và Tổn Thất Thủy Lực

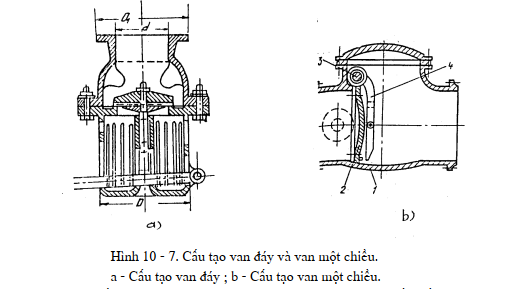

Van Đáy (Hình 10-7, a) được lắp ở miệng ống hút, là thiết bị đa chức năng cho bơm ly tâm nhỏ.

1.1. Chức năng và Nguyên lý Hoạt động

• Chức năng Chính: Giữ nước trong ống hút khi ngừng máy, giúp bơm ly tâm (loại không tự mồi) không cần phải mồi nước lại mỗi khi khởi động.
• Chức năng Phụ: Hoạt động như một van một chiều để ngăn dòng chảy ngược từ ống hút ra nguồn nước. Phía ngoài van có lưới chắn để ngăn rác rưởi vào ống.
• Nguyên lý: Cấu tạo gồm một nắp đậy hình chóp.
  • Khi bơm hoạt động: Dòng chảy hút của bơm tạo ra áp lực đẩy, làm nắp đậy mở ra để nước chảy vào ống.
  • Khi bơm ngừng: Dòng nước trong ống hút có xu hướng chảy ngược lại, áp lực thủy tĩnh đẩy nắp đậy đóng kín lại, giữ cột nước mồi.

1.2. Tổn Thất Thủy Lực và Giải Pháp Giảm Thiểu

• Nhược điểm: Việc van đáy hoạt động như van một chiều gây tổn thất cột nước đáng kể do lực cản của lưới chắn và cánh van.
• Giải pháp Kỹ thuật: Để giảm tổn thất thủy lực, người ta thường đặt thêm một thanh chống để đỡ cánh van, làm cho cánh van bớt nặng, giúp nước dễ dàng đẩy mở cánh van hơn khi bơm hoạt động.
• Giới hạn Ứng dụng: Van đáy chỉ được khuyến nghị cho các máy bơm ly tâm có đường kính ống hút D ≤ 400 mm. Với ống lớn hơn, tổn thất cột nước sẽ quá lớn, và cần sử dụng các phương pháp mồi nước hoặc van một chiều khác.

Phần 2: Van Một Chiều (Van Ngược): Lá Chắn Chống Nước Va

Van Một Chiều (Hình 10-7, b) được lắp trên đường ống đẩy, có vai trò bảo vệ an toàn cho máy bơm.

2.1. Vị trí Lắp Đặt và Chức năng Bảo vệ

• Vị trí: Được đặt giữa máy bơm và van điều tiết (van chặn/van cửa) trên đường ống đẩy.
• Chức năng: Ngăn không cho nước chảy ngược từ đường ống đẩy trở lại máy bơm khi máy ngừng làm việc (do mất điện hoặc dừng chủ động). Dòng chảy ngược này có thể gây ra hiện tượng nước va (Water Hammer) - sự tăng áp đột ngột do quán tính cột nước - làm hư hỏng cánh bơm, vỏ bơm và các chi tiết cơ khí khác.
• Kết cấu Đơn giản: Loại đơn giản nhất có cánh van dạng đĩa (2) quay xung quanh trục (3). Dòng chảy xuôi đẩy cánh van mở, dòng chảy ngược đẩy cánh van đóng.

2.2. Chiến lược Bố trí Chống Nước Va

• Vấn đề Nước Va: Trong các trạm bơm có cột nước cao và đường ống dài, hiện tượng nước va là rất lớn và nguy hiểm.
• Giải pháp An toàn: Trong trường hợp nước va lớn, kỹ sư thường bố trí van một chiều trong hầm bên ngoài nhà máy để:
  • Tăng cường an toàn: Khi nước va xảy ra, nếu van bị vỡ, hầm sẽ chứa áp lực và nước, giảm thiểu thiệt hại cho gian máy và nhân viên vận hành.
  • Giảm kích thước nhà máy: Đưa một phần cấu kiện lớn (như van một chiều chịu áp lực cao) ra khỏi gian máy chính, giúp giảm kích thước xây dựng tổng thể của nhà máy.

Phần 3: So sánh Van Đáy và Van Một Chiều

Mặc dù cả hai đều ngăn dòng chảy ngược, chúng có sự khác biệt rõ rệt về ứng dụng và thiết kế.

Van Đáy và Van Một Chiều là hai thiết bị cơ học không thể thiếu, có vai trò bảo vệ và tối ưu hóa khởi động của máy bơm. Van Đáy giải quyết bài toán mồi nước của bơm ly tâm nhỏ nhưng phải đánh đổi bằng tổn thất cột nước. Van Một Chiều là lá chắn an toàn, ngăn chặn sự cố nghiêm trọng do nước va. Việc lựa chọn và bố trí van phải dựa trên tính toán thủy lực chi tiết, đặc biệt đối với các hệ thống lớn, chiến lược đặt Van Một Chiều trong hầm riêng là một giải pháp kỹ thuật ưu việt để bảo vệ gian máy và tối ưu hóa không gian xây dựng.
