Giải Mã Yêu Cầu Về An Toàn Cấp Nước, Tính Thời Vụ và Sự Đơn Giản Hóa Kết Cấu; Phân Tích Các Công Trình Phụ Trợ (Lưới Lọc Kỹ, Túi Bắt Cát, Rãnh Tháo Cát) và Chiến Lược Bố Trí Mặt Bằng (Hình 8-10) Các Diện Tích Xây Áp Để Tích Hợp Thiết Bị Điện (Trạm Biến Áp, Phân Phối Điện)

Trạm Bơm Tưới đóng vai trò xương sống trong hệ thống thủy lợi nông nghiệp, đảm bảo nguồn nước thiết yếu cho sản xuất vào thời kỳ khô hạn trong năm. Do tính chất hoạt động theo mùa vụ và mục đích sử dụng là nông nghiệp, trạm bơm tưới mang những đặc điểm kỹ thuật và yêu cầu thiết kế rất riêng, khác biệt so với trạm bơm cấp nước sinh hoạt hay trạm bơm tiêu thoát. Sự đơn giản hóa kết cấu, khả năng xử lý chất rắn (bùn cát, vật nổi) và tính linh hoạt trong bố trí là những yếu tố then chốt.

Bài viết chuyên sâu này sẽ đi sâu vào phân tích các đặc điểm kỹ thuật chi phối thiết kế trạm bơm tưới, từ yêu cầu về cấp an toàn cấp nước đến việc đơn giản hóa kết cấu nhà máy do tính thời vụ. Chúng ta sẽ giải mã các giải pháp công trình phụ trợ quan trọng như Túi Bắt Cát, Rãnh Tháo Cát và Lưới Lọc Kỹ để bảo vệ máy bơm khỏi mài mòn. Cuối cùng, chúng ta sẽ phân tích chiến lược bố trí mặt bằng (Hình 8-10) của các diện tích xây áp, đặc biệt là việc tích hợp Trạm Phân Phối Điện (5) và Trạm Máy Biến Áp (6) sát nhà máy bơm loại lớn.


Phần 1: Đặc Điểm Kỹ Thuật Cơ Bản Của Trạm Bơm Tưới

• 1.1. Tính Thời Vụ và An Toàn Cấp Nước:
  • Chế độ làm việc: Chủ yếu làm việc vào thời kỳ khô hạn trong năm. Điều này cho phép đơn giản hóa nhiều về kết cấu nhà máy, giảm yêu cầu về khả năng ổn định nhiệt của trang thiết bị và kết cấu bao che (vì không cần duy trì nhiệt độ ấm áp liên tục).
  • Cấp an toàn: Việc ngừng làm việc của trạm bơm tưới chỉ cho phép tùy thuộc vào cấp an toàn cấp nước đã được thiết lập (ví dụ: tưới lúa có thể chịu được gián đoạn hơn tưới cây công nghiệp giá trị cao).
• 1.2. Đơn Giản Hóa Kết Cấu và Tính Linh Hoạt:
  • Gian máy: Gian máy cho phép thấp hơn do thường đặt cần trục bên ngoài (không cần cầu trục cố định bên trong nhà).
  • Trạm Di Động: Khi máy bơm nhỏ và nhẹ, nhà trạm có thể được thay thế bằng trạm di động hoặc phao (giải pháp tiết kiệm và linh hoạt cho nguồn nước có giao động mực nước lớn).
• 1.3. Yêu Cầu Chất Lượng Nước (Sự Khác Biệt Quan Trọng):
  • Yêu cầu chung: Không yêu cầu nước phải sạch về bùn cát và vật nổi như trạm cấp nước sinh hoạt.
  • Ngưỡng an toàn: Chỉ cần không để những đối tượng và hạt có khả năng mài mòn và làm hư hỏng bánh xe công tác của máy bơm (hạt có đường kính lớn hơn $0.25 - 0.5 \text{ mm}$).
  • Trường hợp đặc biệt (Tưới Phun Mưa): Riêng trạm bơm cấp nước cho các máy tưới phun mưa thì yêu cầu cao hơn: nước phải qua lưới lọc kỹ để loại bỏ những hạt có đường kính lớn lấp nhét lỗ phun.

Phần 2: Giải Pháp Xử Lý Chất Rắn (Bùn Cát và Vật Nổi) Trong Trạm Bơm Tưới

Để bảo vệ máy bơm, các công trình phụ trợ sau thường được thiết kế tùy theo điều kiện nguồn nước:

• 2.1. Lưới Chắn Rác (2, 6, 10 - Hình 8-9):
  • Chức năng: Chắn giữ vật nổi (cành cây, rác) để bảo vệ bơm và hệ thống dẫn nước. Thường được bố trí tại cửa lấy nước và bể tập trung/bể hút.
• 2.2. Bể Lắng Cát (3 - Hình 8-9) và Túi/Rãnh Tháo Cát:
  • Sự cần thiết: Bể lắng cát được đưa vào khi trong nước có chứa nhiều bùn cát lơ lửng và các hạt có hại cho an toàn của máy bơm và làm lắng đọng mạng lưới tưới.
  • Giải pháp làm sạch: Để làm sạch nước khỏi bùn cát, có thể xây dựng:
    • Túi Bắt Cát: Các hố sâu nhỏ tại điểm chuyển dòng chảy để hạt cát lắng đọng.
    • Rãnh Tháo Cát: Các rãnh hoặc cống để tháo định kỳ hoặc liên tục lượng cát đã lắng đọng đi ra khỏi hệ thống.
• 2.3. Cống Điều Tiết Đầu Nút và Công Trình Bảo Vệ Cá:
  • Cống điều tiết: Chỉ có mặt khi có nhu cầu điều chỉnh mực nước (ví dụ: để duy trì mực nước ổn định trong kênh dẫn $4$) hoặc khi cần làm khô để sửa chữa các bộ phận công trình dưới mực nước kênh.
  • Công trình bảo vệ cá: Thường bố trí cùng với cống điều tiết để ngăn cá đi vào máy bơm hoặc kênh dẫn.

Phần 3: Chiến Lược Bố Trí Mặt Bằng và Tích Hợp Thiết Bị Điện (Hình 8-10)

Trạm bơm loại lớn yêu cầu một lượng lớn thiết bị điện và cần có sự bố trí mặt bằng hợp lý để đảm bảo an toàn và vận hành.

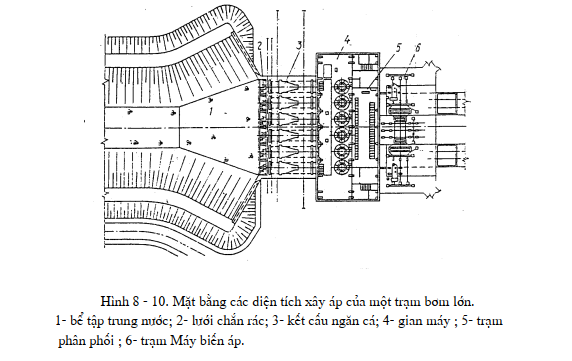

• 3.1. Phân Tích Sơ Đồ Mặt Bằng (Hình 8-10):
  • Khu vực thủy công chính: Bể tập trung nước $1$, Lưới chắn rác $2$, Kết cấu ngăn cá $3$ và Gian máy $4$ nằm sát nhau để tối ưu hóa thủy lực và tuyến công trình.
  • Khu vực Cơ Điện Áp: Trạm Phân Phối $5$ và Trạm Máy Biến Áp $6$ được bố trí tại các diện tích xây áp (xây dựng cao áp) sát nhà máy.
• 3.2. Lý do Xây Dựng Diện Tích Xây Áp:
  • An toàn điện: Các thiết bị điện cao áp (máy biến áp, tủ phân phối) cần được cách ly an toàn khỏi nước, độ ẩm và các xung lực cơ học trong gian máy.
  • Tối ưu hóa kết nối: Đặt sát nhà máy bơm $4$ giúp rút ngắn đường dây dẫn điện và giảm tổn thất điện năng từ trạm biến áp đến động cơ bơm.
• 3.3. Chiến Lược Bố Trí Trong Trường Hợp Đặc Biệt (Bãi Sông Rộng, Lòng Sông Kém Ổn Định):
  • Khi gặp điều kiện địa chất bất lợi, giao động mực nước lớn ($\ge 5 \text{ m}$) và lòng sông kém ổn định, nhà máy cần phải chia ra phía lòng sông hoặc hồ chứa.
  • Sơ đồ tối ưu: Chọn sơ đồ nhà máy kết hợp với lưới chắn rác, công trình bảo vệ cá và bể hút thành khối (giống Hình 8-9 nhưng không còn cống điều tiết kênh dẫn và bể tập trung).

Phần 4: Trạm Bơm Bên Cạnh Đập và Tích Hợp Kết Cấu

• Bố trí: Nhà máy của trạm thường được đặt ở các trụ của đập tràn hoặc ở hạ lưu đập.
• Tích hợp kết cấu: Kích thước phần khối dưới của nhà máy thường lấy theo kích thước đập và nhà máy trở thành một phần của đập hoặc bị cắt ra khỏi mái hạ lưu đập.
• Loại bơm thích hợp: Nhà máy dạng này thông thường thích hợp với bơm trục đứng lưu lượng lớn (như Hình 8-7) do có thể đặt động cơ trên cao (trên đỉnh đập) và bánh công tác đặt thấp sát mực nước hút.

Trạm Bơm Tưới là một hệ thống kỹ thuật linh hoạt, được thiết kế để hoạt động hiệu quả trong điều kiện thời vụ và nguồn nước có chứa chất rắn. Sự đơn giản hóa kết cấu và khả năng sử dụng trạm di động là điểm mạnh về kinh tế. Về mặt thủy lực, việc áp dụng các công trình phụ trợ như Bể Lắng Cát/Rãnh Tháo Cát và Lưới Lọc Kỹ là bắt buộc để bảo vệ máy bơm và hệ thống tưới phun mưa. Chiến lược bố trí mặt bằng cần đảm bảo tích hợp an toàn các thiết bị điện áp cao (Trạm Biến Áp, Phân Phối) vào các diện tích xây áp sát gian máy để tối ưu hóa vận hành.
