Trong ngành công nghiệp chế tạo máy, đo lường đóng vai trò then chốt, quyết định chất lượng và độ chính xác của sản phẩm. Việc đo lường không chỉ giúp kiểm soát kích thước mà còn đảm bảo hình dạng, vị trí, và chất lượng bề mặt của chi tiết máy. Nếu không có hệ thống đo lường chính xác, quá trình gia công cơ khí có thể dẫn đến sai lệch kích thước, giảm độ bền và ảnh hưởng đến hiệu suất hoạt động của sản phẩm.

Vậy các phương pháp đo lường nào đang được sử dụng phổ biến? Những dụng cụ đo nào đảm bảo độ chính xác cao? Bài viết này sẽ cung cấp cái nhìn toàn diện về đo lường trong gia công cơ khí, từ phương pháp đo đến các yếu tố ảnh hưởng đến độ chính xác và xu hướng phát triển trong lĩnh vực này.


1. CÁC PHƯƠNG PHÁP ĐO TRONG GIA CÔNG CƠ KHÍ

1.1. Đo trực tiếp

Phương pháp đo trực tiếp là cách phổ biến nhất, trong đó giá trị của đại lượng đo được xác định ngay trên dụng cụ đo mà không cần tính toán bổ sung. Có hai dạng chính:

• Đo trực tiếp tuyệt đối: Đọc kết quả ngay trên dụng cụ đo như thước cặp, panme.
• Đo trực tiếp so sánh: So sánh kích thước của chi tiết với một mẫu chuẩn hoặc dưỡng đo.

1.2. Đo gián tiếp

• Kết quả đo được xác định thông qua các phép tính toán từ những đại lượng liên quan.
• Phương pháp này được sử dụng khi đo trực tiếp không khả thi hoặc khi cần độ chính xác cao hơn.
• Ví dụ: Đo chiều dài chi tiết bằng cách đo nhiều đoạn nhỏ rồi cộng lại.

1.3. Đo phân tích (từng phần)

• Các thông số của chi tiết được đo riêng rẽ, không phụ thuộc vào nhau.
• Thường áp dụng trong kiểm tra các chi tiết phức tạp, yêu cầu nhiều phép đo riêng lẻ để đánh giá chính xác toàn bộ sản phẩm.

2. CÁC DỤNG CỤ ĐO LƯỜNG PHỔ BIẾN

2.1. Thước mét

• Dùng để đo chiều dài, khoảng cách.
• Thích hợp cho các phép đo thô, không yêu cầu độ chính xác cao.

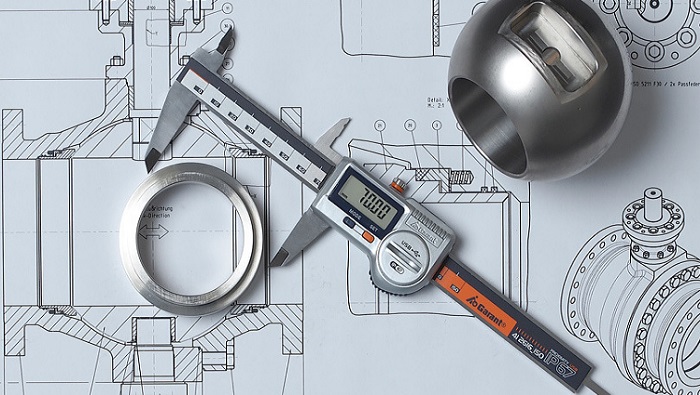

2.2. Thước cặp (Vernier Caliper)

• Đo đường kính trong, đường kính ngoài, chiều sâu.
• Độ chính xác từ 0,02 mm đến 0,1 mm.
• Phổ biến trong sản xuất đơn chiếc và hàng loạt nhỏ.

2.3. Panme (Micrometer)

• Đo đường kính ngoài, đường kính trong, chiều dày.
• Độ chính xác từ 0,002 mm đến 0,01 mm.
• Thích hợp cho các phép đo yêu cầu độ chính xác rất cao.

2.4. Calip giới hạn

• Dùng để kiểm tra kích thước giới hạn của chi tiết.
• Có hai loại chính:
  • Calip nút: Kiểm tra kích thước lỗ.
  • Calip hàm: Kiểm tra kích thước ngoài.
• Phổ biến trong sản xuất hàng loạt lớn.

2.5. Đồng hồ đo (Dial Indicator)

• Dùng để đo sai lệch kích thước, độ không song song, độ đồng tâm.
• Độ chính xác đến 0,01 mm.

2.6. Dưỡng đo

• Dùng để kiểm tra kích thước theo tiêu chuẩn.
• Phổ biến trong sản xuất hàng loạt.

2.7. Các dụng cụ đo hiện đại

• Thiết bị đo quang học (CNC Vision Measuring Machine): Dùng trong sản xuất linh kiện điện tử, cơ khí chính xác.
• Thiết bị đo laser: Kiểm tra kích thước với độ chính xác cao.
• Máy đo CMM (Coordinate Measuring Machine): Đo kích thước 3D của chi tiết.
• Thiết bị đo siêu âm: Kiểm tra độ dày, phát hiện khuyết tật bên trong vật liệu.

3. CÁC YẾU TỐ ẢNH HƯỞNG ĐẾN ĐỘ CHÍNH XÁC ĐO LƯỜNG

3.1. Độ chính xác của dụng cụ đo

• Dụng cụ đo càng chính xác thì sai số đo càng thấp.
• Cần hiệu chuẩn dụng cụ định kỳ để đảm bảo kết quả đo lường chính xác.

3.2. Kỹ năng của người đo

• Người vận hành có kinh nghiệm sẽ giảm thiểu sai số thao tác.
• Các sai số phổ biến do người đo: đọc sai vạch chia, đặt sai vị trí đo.

3.3. Điều kiện môi trường

• Nhiệt độ: Giãn nở nhiệt làm thay đổi kích thước chi tiết.
• Độ ẩm: Ảnh hưởng đến các dụng cụ đo điện tử.
• Rung động: Gây sai số trong quá trình đo.

3.4. Phương pháp đo

• Lựa chọn đúng phương pháp giúp giảm sai số và tăng độ chính xác.
• Đối với chi tiết lớn, cần dùng phương pháp đo không tiếp xúc để hạn chế biến dạng.

3.5. Vật liệu đo

• Các vật liệu dễ biến dạng (nhựa, cao su) cần có phương pháp đo đặc biệt để tránh tác động lực đo làm sai lệch kết quả.

4. ỨNG DỤNG CỦA ĐO LƯỜNG TRONG GIA CÔNG CƠ KHÍ

4.1. Kiểm tra kích thước chi tiết

• Đảm bảo chi tiết được gia công đúng kích thước yêu cầu.

4.2. Kiểm tra hình dạng và vị trí

• Đảm bảo độ song song, độ vuông góc, độ đồng tâm của chi tiết.

4.3. Kiểm tra chất lượng bề mặt

• Đảm bảo chi tiết có độ nhám bề mặt theo yêu cầu kỹ thuật.

4.4. Kiểm tra độ chính xác lắp ráp

• Đảm bảo các chi tiết được lắp ghép chính xác, hạn chế sai số lắp ráp.

4.5. Kiểm tra chất lượng sản phẩm

• Đảm bảo sản phẩm đạt tiêu chuẩn trước khi xuất xưởng.

5. XU HƯỚNG PHÁT TRIỂN TRONG ĐO LƯỜNG CƠ KHÍ

5.1. Sử dụng hệ thống đo lường tự động

• Giảm thiểu sai số do con người.
• Tăng tốc độ kiểm tra sản phẩm.

5.2. Ứng dụng AI trong đo lường

• AI giúp phân tích dữ liệu đo nhanh chóng.
• Hỗ trợ phát hiện lỗi tự động.

5.3. Phát triển phương pháp đo không tiếp xúc

• Đo laser, đo quang học giúp kiểm tra chi tiết phức tạp.

5.4. Công nghệ nano trong đo lường

• Đo chính xác các chi tiết siêu nhỏ.

KẾT LUẬN

Đo lường là yếu tố quan trọng trong gia công cơ khí, quyết định chất lượng và độ chính xác của sản phẩm. Việc lựa chọn phương pháp đo phù hợp và sử dụng dụng cụ đo hiện đại giúp kiểm soát chất lượng chặt chẽ, hạn chế sai số và nâng cao năng suất sản xuất. Với xu hướng tự động hóa, AI, và đo không tiếp xúc, ngành đo lường cơ khí đang phát triển mạnh mẽ, góp phần nâng cao chất lượng sản phẩm công nghiệp.
