Giải Mã Vai Trò Hút, Dẫn, Đẩy Nước Của Công Trình Lấy Nước (1), Bể Lắng Cát (3), Bể Tập Trung (4), Nhà Máy Bơm (5), Ống Đẩy (6) và Công Trình Tháo (7); Đánh Giá Ảnh Hưởng Của Yếu Tố Địa Hình, Lưu Lượng và Bùn Cát Đến Sự Lựa Chọn Cấu Hình Công Trình

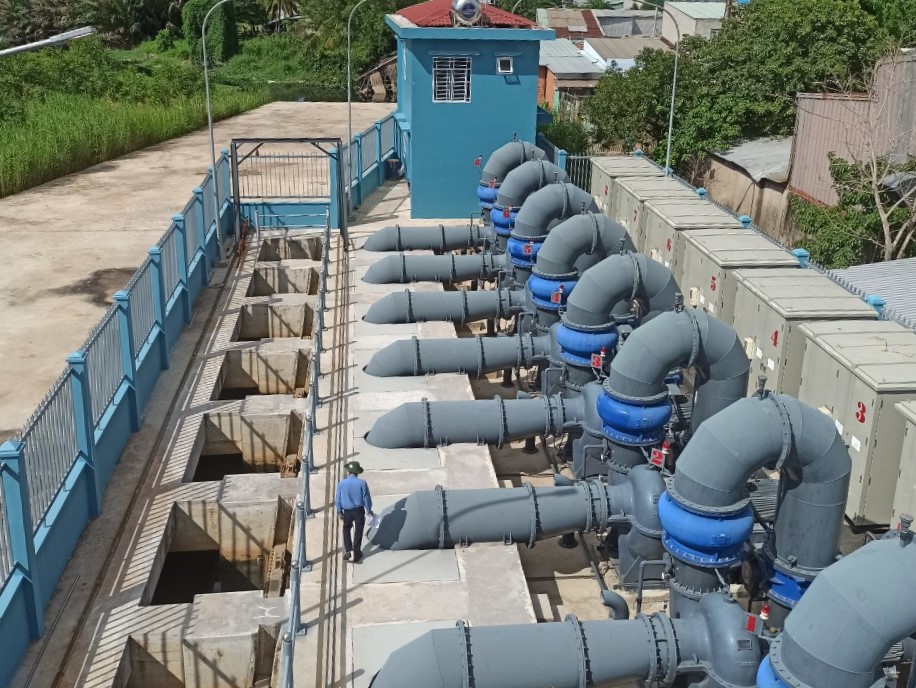

Hệ thống Công trình Trạm Bơm là một tổ hợp kỹ thuật phức tạp, kết hợp hài hòa giữa các công trình thủy công (xây dựng) và các trang thiết bị cơ điện (máy móc) để thực hiện nhiệm vụ cốt lõi: lấy nước, vận chuyển, và cung cấp nước đến nơi cần thiết hoặc tiêu thoát nước thừa ra khỏi khu vực. Sự hiệu quả, độ tin cậy và tuổi thọ của một trạm bơm phụ thuộc vào sự đồng bộ và chức năng tối ưu của từng thành phần trong hệ thống.

Bài viết chuyên sâu này, dưới góc độ kỹ thuật sản xuất và thiết kế, sẽ đi sâu vào phân tích chi tiết từng thành phần công trình cấu thành nên một hệ thống trạm bơm đầy đủ (Hình 8-1). Chúng ta sẽ giải mã chức năng thủy lực cụ thể của mỗi bộ phận, từ công trình lấy nước (1) đến công trình tháo (7). Đồng thời, chúng ta sẽ đánh giá tầm quan trọng của các yếu tố tự nhiên như điều kiện địa hình, địa chất, lưu lượng dòng chảy rắn (bùn cát) trong việc quyết định sự cần thiết và hình thức kết cấu của từng công trình (ví dụ: sự có mặt của bể lắng cát $3$ hoặc ống đẩy $6$).

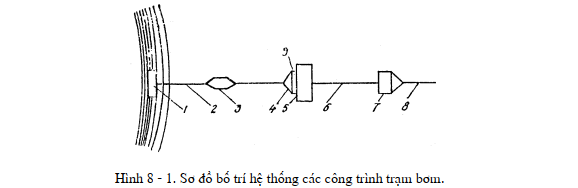

Phần 1: Nhóm Công Trình Cửa Vào (Lấy Nước và Dẫn Nước)

• 1.1. Công Trình Cửa Lấy Nước (1): Cổng Tiếp Nước Khởi Đầu
  • Chức năng: Đảm bảo việc lấy nước liên tục và an toàn từ nguồn nước (sông, hồ, kênh).
  • Yêu cầu kỹ thuật: Phải được thiết kế để ngăn chặn rác, vật trôi nổi và kiểm soát lưu lượng ban đầu. Vị trí đặt phải đảm bảo nước luôn có sẵn ngay cả khi mực nước nguồn dao động thấp nhất.
• 1.2. Công Trình Dẫn Nước (2): Kết Nối Nguồn và Trạm Bơm
  • Chức năng: Đưa nước từ cửa lấy nước $1$ về bể tập trung $4$.
  • Hình thức: Có thể là kênh dẫn hở, đường ống dẫn hoặc xi phông (nếu cần vượt qua vật cản). Việc lựa chọn hình thức phụ thuộc vào địa hình và chi phí thi công.
• 1.3. Bể Lắng Cát (3): Bảo Vệ Máy Bơm (Nếu Cần Thiết)
  • Chức năng: Loại bỏ các hạt rắn, bùn cát lớn khỏi dòng nước trước khi vào máy bơm.
  • Luận chứng: Không phải luôn luôn cần thiết. Bể lắng cát chỉ được xây dựng nếu nguồn nước có lượng dòng chảy rắn cao hoặc kích thước hạt nguy hiểm cho cánh bơm và ổ trục.

Phần 2: Nhóm Công Trình Hút và Tích Hợp (Trung Tâm Trạm Bơm)

• 2.1. Bể Tập Trung Nước (4): Bộ Đệm Thủy Lực
  • Chức năng: Nằm giữa đường dẫn $2$ và công trình nhận nước $9$ (bể hút). Nó có nhiệm vụ ổn định dòng chảy và tạo sự chuyển tiếp thuận dòng về mặt thủy lực trước khi nước đi vào khu vực hút của máy.
• 2.2. Công Trình Nhận Nước / Bể Hút (9): Cung Cấp Nước Cho Máy Bơm
  • Chức năng: Lấy nước từ bể tập trung $4$ và cung cấp nước trực tiếp, liên tục và không lẫn khí, cho ống hút hoặc ống tự chảy vào máy bơm.
  • Thiết kế then chốt: Kích thước bể hút phải đảm bảo chân không không bị phá vỡ, tránh hiện tượng xoáy nước (vortex) và cavitaton (xâm thực) tại cửa vào ống hút.
• 2.3. Nhà Máy Bơm (5): Trái Tim Cơ Điện Của Hệ Thống
  • Chức năng: Nơi lắp đặt các tổ máy bơm (máy bơm + động cơ), thiết bị điều khiển, thiết bị phụ trợ cơ điện và bảng điện.
  • Vai trò: Thực hiện nhiệm vụ cốt lõi: chuyển hóa năng lượng điện thành áp năng/động năng để đẩy nước.

Phần 3: Nhóm Công Trình Đẩy và Đầu Ra (Phân Phối Nước)

• 3.1. Đường Ống Áp Lực / Ống Đẩy (6): Trục Vận Chuyển Áp Lực
  • Chức năng: Đưa nước có áp suất cao từ máy bơm $5$ lên công trình tháo $7$.
  • Yêu cầu kỹ thuật: Phải chịu được áp lực làm việc và áp lực đột ngột (water hammer). Chiều dài và đường kính ống quyết định tổn thất cột nước và chi phí năng lượng của trạm bơm.
• 3.2. Công Trình Tháo / Bể Tháo (7): Ổn Định và Phân Phối
  • Chức năng:
    • Nhận nước từ ống đẩy $6$ và tiêu tán động năng (giảm xóc thủy lực).
    • Ổn định mực nước trước khi phân phối.
    • Phân phối nước cho kênh dẫn $8$ hoặc công trình nhận nước tiếp theo.
  • Lựa chọn: Nếu cột nước cần bơm rất thấp ($H$ nhỏ) và mực nước bể tháo ít giao động, có thể không cần ống đẩy và xây bể tháo $7$ liền sát nhà máy $5$ để giảm chi phí.
• 3.3. Kênh Dẫn/Công Trình Nhận Nước (8): Điểm Kết Thúc
  • Chức năng: Nhận nước từ bể tháo $7$ để đưa đến nơi sử dụng (tưới tiêu, cấp nước, v.v.).

Phần 4: Các Yếu Tố Quyết Định Cấu Hình Công Trình

Sự lựa chọn về hình thức, kết cấu và vị trí của các thành phần (1-9) không cố định mà phụ thuộc vào:

• Mục đích sử dụng: Trạm tưới/tiêu/cấp nước sẽ có yêu cầu khác nhau về chất lượng nước (ảnh hưởng đến $3$).
• Điều kiện Tự nhiên (Địa hình/Địa chất): Ảnh hưởng đến sự lựa chọn kênh hở hay ống kín ($2$), và chi phí xây dựng $5$.
• Lưu lượng và Cột nước ($Q, H$): Quyết định quy mô $5, 6, 7$ và loại máy bơm được sử dụng.
• Lượng Dòng Chảy Rắn (Bùn Cát): Yếu tố quyết định sự cần thiết của Bể Lắng Cát (3). Nếu bùn cát nguy hiểm $\implies$ Bắt buộc phải có $3$ để bảo vệ cánh bơm.

Hệ thống công trình trạm bơm là một chuỗi mắt xích liên hoàn, trong đó mỗi thành phần đóng vai trò hút, dẫn, tích hợp, đẩy và phân phối nước. Thiết kế tối ưu đòi hỏi sự am hiểu sâu sắc về chức năng thủy lực của từng bộ phận và khả năng ứng phó linh hoạt với các yếu tố tự nhiên và kinh tế. Việc xây dựng một trạm bơm không chỉ là lắp đặt máy móc mà là việc tạo ra một hệ thống thủy công đồng bộ để đảm bảo hiệu suất và độ bền vững lâu dài.
