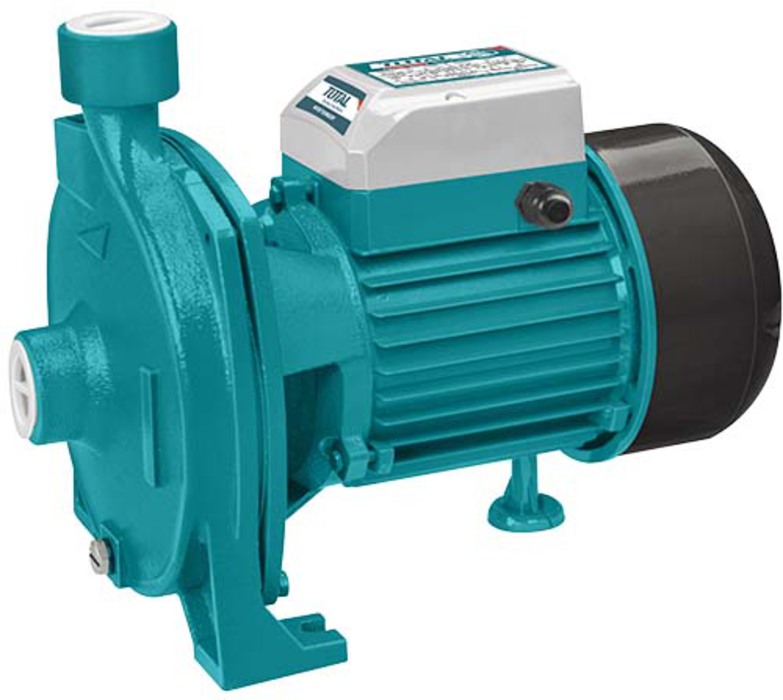

Giải Mã Quy Trình Tra Chọn & Hệ Thống Ký Hiệu Máy Bơm Li Tâm (Việt Nam & Liên Xô cũ) — Cẩm Nang Chọn Bơm Ban Đầu

Sau khi xác định Lưu lượng thiết kế QtkQ_{tk}Qtk​ và Cột nước thiết kế HtkH_{tk}Htk​, bước quyết định là Chọn máy bơm chính. Việc này yêu cầu hiểu đúng hệ ký hiệu nhà sản xuất và biết đọc bảng tra/biểu đồ đặc tính (Q—H—n—N—D). Bài viết này là cẩm nang giải mã ký hiệu phổ biến tại Việt Nam và ký hiệu từ Liên Xô cũ, kèm hướng dẫn dùng bảng tra để chọn sơ bộ máy bơm.

1. Hệ thống ký hiệu máy bơm — Việt Nam (thực tiễn phổ dụng)

Hệ ký hiệu Việt Nam thường mô tả trực tiếp loại bơm, Q và H trong tên mã, thuận tiện cho kỹ sư chọn nhanh.

Ghi chú thực tế:

• Thông số trong ký hiệu thường là giá trị danh định/điểm thiết kế tham khảo; bắt buộc đối chiếu với bảng tra nhà sản xuất để biết dải làm việc, hiệu suất (η), Nđ/co (công suất), kích thước nối (D_hút, D_xả), và lưu ý tốc độ n (v/ph).
• Khi chọn sơ bộ, ưu tiên bơm trục ngang (LT) cho lưu lượng nhỏ — trung bình (< 2 m³/s = 7.200 m³/h) vì cấu tạo đơn giản, dễ bảo trì.

2. Hệ thống ký hiệu máy bơm — Liên Xô cũ (giải mã chuyên sâu)

Máy bơm Liên Xô cũ tập trung vào thông số thủy lực (đặc biệt tỷ tốc nsn_sns​ và đường kính cửa hút D1D_1D1​). Hiểu cách dịch ký hiệu sang kích thước thực tế giúp tra bảng chọn chính xác.

2.1. Nguyên tắc chung giải mã

• Chữ số đầu / ký tự thường liên quan đến đường kính cửa vào (BXCT), kí hiệu D₁. Trong một số hệ, chữ số nhân với 25 mm cho ta D1D_1D1​ (hoặc gần bằng inch tùy hệ).
  • Ví dụ: ký hiệu 3K → D₁ = 3 × 25 = 75 mm.
  • Lưu ý: có biến thể dùng inch trực tiếp; luôn kiểm tra bản gốc nhà sản xuất.
• Tỷ tốc nsn_sns​: ký hiệu sau thường là chỉ số nhân cho 10 để ra tỷ tốc (đơn vị vòng/phút trên mét hoặc một dạng chuẩn tương đương).
  • Ví dụ: 3K - 6 → ns=6×10=60n_s = 6 × 10 = 60ns​=6×10=60 (đơn vị: vòng/phút/m hay theo quy ước nhà sản xuất).
• Một vài ký hiệu mẫu:
  • K, KM — bơm công xôn (horiz. single-stage).
  • B — bơm trục đứng (vertical).
  • M — đa cấp (multi-stage).
  • 2 hoặc HCB — bơm song hướng.

2.2. Ví dụ giải mã

• 3K - 6 → D₁ = 3×25 = 75 mm, n_s = 6×10 = 60 (đọc như: bơm cỡ 75 mm, tỷ tốc 60).
• 40B24 → ký hiệu phức tạp hơn; giải mã đồ nghề: thường 40 → kích thước (→ 100 mm theo bảng nhà sản xuất), B bơm đứng, 24 → tỷ tốc 240 (nếu quy ước ×10 thì 24×10 = 240). Luôn xác minh với tài liệu gốc.

Quan trọng: hệ ký hiệu Liên Xô có nhiều biến thể theo nhà máy; luôn đối chiếu với bảng tiêu chuẩn hoặc catalogue gốc để lấy D₁, n_s, đường đặc tính Q—H—η—N.

3. Bảng tra sản phẩm — nội dung cần đọc & cách dùng để chọn ban đầu

Nhà chế tạo cung cấp bảng tra và/hoặc đường đặc tính. Các mục load-bearing bạn phải đọc:

• Q — Lưu lượng (m³/h hoặc m³/s)
• H — Cột nước (m)
• n — Tốc độ trục thực tế (vòng/phút) — thường 1450, 2900, 750 v.v.
• N_d/co (hoặc N) — Công suất trục/đầu vào cần thiết (kW)
• η (eta) — Hiệu suất (%)
• D_hút, D_xả — Đường kính nối ống (mm hoặc inch)
• Phạm vi làm việc — dải Q-H mà bơm vận hành hiệu quả, tránh vùng sát điểm sụt/áp suất chân không.

3.1. Quy trình chọn sơ bộ (bước-by-step)

1. Xác định điểm thiết kế: Qtk,HtkQ_{tk}, H_{tk}Qtk​,Htk​.
2. Chọn loại bơm phù hợp theo Q:
   • Nếu Qtk<2 m3/sQ_{tk} < 2~\text{m}^3/sQtk​<2 m3/s (2 m³/s = 7.200 m³/h) → ưu tiên LT (trục ngang) cho đa số ứng dụng.
   • Lưu lượng rất nhỏ → BX hoặc bơm ly tâm cỡ nhỏ.
   • Cột nước lớn cần nhiều tầng → LTC/LTCĐ hoặc bơm đa cấp kiểu M (Liên Xô).
3. Tra bảng nhà sản xuất: tìm các mã có dải Q-H bao phủ điểm thiết kế; xem tốc độ n tương ứng (nên chọn tốc độ tiêu chuẩn: 750/980/1450/2900 v/ph tùy lưới điện và động cơ).
4. Kiểm tra công suất: đọc Nd/coN_{d/co}Nd/co​ tại điểm làm việc → chọn động cơ có hệ số an toàn (khoảng 1.1–1.2 tùy ứng dụng).
5. Kích thước nối: đối chiếu Dhuˊt,DxảD_{hút}, D_{xả}Dhuˊt​,Dxả​ để phù hợp với đường ống hiện có.
6. Đánh giá cavitation (NPSH): so sánh NPSH available và NPSH required; nếu NPSH_r lớn, cân nhắc tăng D₁ hoặc giảm tốc độ/n_s.
7. Chọn mã cuối: dựa trên ký hiệu (LT... / LTC... / 3K-6 ...) thu được mã máy phù hợp.

3.2. Ví dụ thực tế (tóm tắt)

• Yêu cầu: Qtk=500 m3/h, Htk=50 mQ_{tk} = 500~\text{m}^3/h,\ H_{tk} = 50~\text{m}Qtk​=500 m3/h, Htk​=50 m.
• Tra bảng: chọn LT 500 - 50.
• Thông số sơ bộ từ catalogue: n=1450 v/ph, Nd/co≈100 kWn = 1450~\text{v/ph},\ N_{d/co} \approx 100~\text{kW}n=1450 v/ph, Nd/co​≈100 kW.
• Bước tiếp theo: kiểm tra hiệu suất, NPSH_r, kết nối, chọn động cơ & phụ kiện (coupling, baseplate, van, sensor).

4. Công thức & quy ước cần nhớ (nhanh)

• Chuyển đổi lưu lượng: 1 m3/s=3600 m3/h1~\text{m}^3/s = 3600~\text{m}^3/h1 m3/s=3600 m3/h. → 2 m3/s=7200 m3/h2~\text{m}^3/s = 7200~\text{m}^3/h2 m3/s=7200 m3/h.
• Giải mã D₁ (theo quy ước ×25 mm): D1(mm)=k×25D_1 (\text{mm}) = k \times 25D1​(mm)=k×25 (k = chữ số đầu của ký hiệu Liên Xô trong nhiều trường hợp).
• Giải mã nsn_sns​: ns=m×10n_s = m \times 10ns​=m×10 (m = số ghi trong ký hiệu; đơn vị phụ thuộc vào bảng gốc).
• Nên chọn tốc độ tiêu chuẩn: 750 / 980 / 1450 / 2900 v/ph (tương ứng motor 4/6/8 pole tuỳ hệ điện).

5. Checklist kỹ thuật nhanh khi dùng bảng tra để chọn sơ bộ

• Điểm thiết kế Qtk,HtkQ_{tk}, H_{tk}Qtk​,Htk​ rõ ràng.
• Loại bơm phù hợp theo dải Q: LT / LTC / LT2 / BX / BCK / (K, M, B).
• Mã nhà sản xuất có dải Q-H phủ điểm thiết kế.
• Tốc độ n tương thích với nguồn điện/động cơ.
• Công suất trục N đủ (kèm margin an toàn).
• Kích thước nối Dhuˊt,DxảD_{hút}, D_{xả}Dhuˊt​,Dxả​ phù hợp với hệ ống.
• NPSH_a > NPSH_r (có margin).
• Kiểm tra vật liệu, ứng dụng (nước sạch / nước thải / lưu chất ăn mòn).

6. Những lưu ý chuyên sâu & kinh nghiệm thực tiễn

• Ký hiệu không đồng nhất: Đặc biệt với máy nhập khẩu cũ (Liên Xô) có nhiều biến thể — luôn tra catalogue gốc. Không dịch ký hiệu theo quy ước chung nếu nhà sản xuất cung cấp bảng giải mã khác.
• Sai sót đánh máy: như ví dụ m^2/h là lỗi — tự kiểm tra đơn vị.
• Lựa chọn tốc độ: nếu điểm làm việc yêu cầu cao hiệu suất ở n không chuẩn, cân nhắc thay đổi số cánh hoặc dùng biến tần thay vì chọn mã không phù hợp.
• Bơm đa cấp đứng (LTCĐ/M): tốt cho trạm áp cao với footprint nhỏ. Bảo trì phần dầu & gioăng cần chú ý.
• Bơm song hướng (LT2): dùng khi cần giảm áp suất hút/đồng đều hai cửa. Kiểm tra cân bằng lực hướng tâm.

7. Phần hỏi đáp nhanh (FAQ kỹ sư)

Q: Ký hiệu LT 450-16B có phải luôn tương ứng với catalogue cùng tên?
A: Thường là vậy nhưng vẫn phải kiểm tra đường đặc tính do cùng ký hiệu có thể có nhiều phiên bản/đời khác nhau.

Q: n_s lớn có tốt hơn không?
A: Tỷ tốc nsn_sns​ liên quan đến kích thước bánh cánh và vùng chống xâm thực; không có khái niệm “lớn hơn là tốt hơn” — phải phù hợp với Q-H, NPSH và tốc độ mô tơ.

Q: Khi nào chọn LT vs LTC?
A: LT (1 tầng) cho H vừa phải; LTC/LTCĐ hoặc M cho H rất lớn cần nhiều cấp.

8. Gợi ý cấu trúc bài viết chuẩn SEO (đề xuất cho website công ty)

• Tiêu đề (Title Tag): Giải mã ký hiệu máy bơm Li Tâm Việt Nam (LT, LTC, LT2) & Liên Xô cũ — Hướng dẫn chọn nhanh theo bảng tra
• Meta description (≤160 ký tự): Cẩm nang giải mã ký hiệu máy bơm LT, LTC, LT2 (Việt Nam) và ký hiệu Liên Xô cũ (K, M, B). Hướng dẫn dùng bảng tra Q-H-n để chọn máy bơm ban đầu.
• URL slug: /ky-hieu-may-bom-lt-ltc-lt2-lien-xo
• Heading structure: H1 (title) → H2 (Mở đầu) → H2 (Hệ ký hiệu VN) → H2 (Hệ ký hiệu Liên Xô) → H2 (Bảng tra & chọn) → H2 (Checklist) → H2 (FAQ).
• Thêm schema FAQ và table nội dung (TOC) để tăng CTR.

9. Bảng tóm tắt giải mã ký hiệu Liên Xô (nhanh)

Lưu ý: đây là quy ước tham khảo; catalogue gốc luôn là nguồn cuối cùng.

10. Kết luận ngắn gọn

• Giải mã ký hiệu là bước cần thiết để chọn máy bơm sơ bộ; hệ ký hiệu Việt Nam ưu tiên Q và H, còn ký hiệu Liên Xô tập trung thông số thủy lực (D₁, n_s).
• Luôn luôn đối chiếu với bảng tra/ catalogue gốc để lấy thông số đầy đủ (η, N, NPSH, kích thước nối, vật liệu).
• Quy trình chọn ban đầu: xác định Qtk,HtkQ_{tk}, H_{tk}Qtk​,Htk​ → chọn loại bơm phù hợp theo dải Q → tra bảng → kiểm tra công suất, NPSH, kích thước → chọn mã phù hợp.
