Giải Mã Kỹ Thuật và Hiệu Suất Của Khớp Nối Đĩa, Thủy Lực và Điện Từ; Phân Tích Độ Trượt và Tối Ưu Hóa Hiệu Suất Truyền Động (từ 0,6 đến 0,98) Của Khớp Nối Thủy Lực và Điện Từ; Ứng Dụng Đai Truyền và Bánh Răng (Bộ Biến Tốc) Trong Việc Thay Đổi Tỷ Số Truyền và Nền Tảng Lập Luận Kinh Tế Kỹ Thuật Khi Lựa Chọn Cơ Cấu.

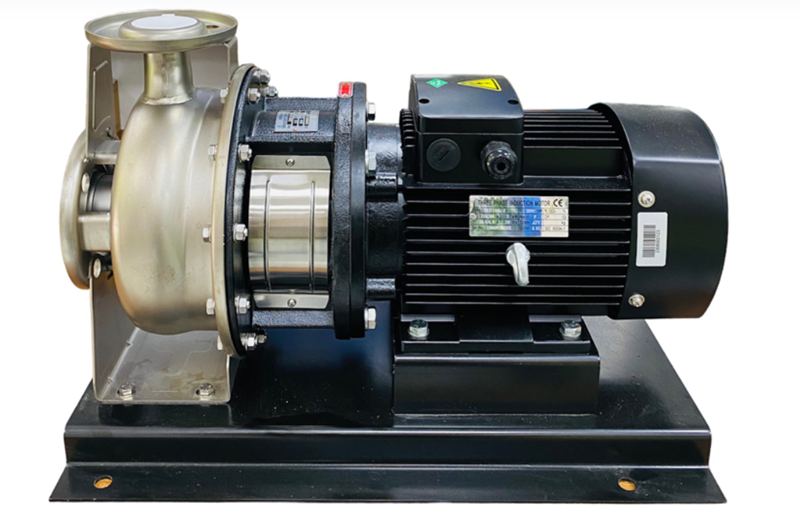

Cơ năng từ trục động cơ cần được truyền đến trục máy bơm một cách hiệu quả, an toàn và linh hoạt. Việc lựa chọn Cơ Cấu Truyền Động phù hợp là then chốt, quyết định khả năng vận hành ổn định và khả năng điều chỉnh tốc độ của máy bơm. Các cơ cấu truyền động được chia thành hai nhóm chính: Truyền động Cứng (Khớp Nối Đĩa, Bánh Răng), thường được dùng để duy trì tốc độ, và Truyền động Mềm (Thủy Lực, Điện Từ), được thiết kế để điều chỉnh tốc độ máy bơm khi động cơ hoạt động ở tốc độ không đổi.
Bài viết chuyên sâu này sẽ đi sâu vào giải mã kỹ thuật và hiệu suất của năm loại cơ cấu truyền động phổ biến: Khớp Nối Đĩa, Khớp Nối Thủy Lực, Khớp Nối Điện Từ, Truyền Động Đai và Truyền Động Bánh Răng (Bộ Biến Tốc). Chúng ta sẽ đặc biệt phân tích mối quan hệ giữa độ trượt và hiệu suất truyền động trong các khớp nối điều chỉnh tốc độ, cung cấp nền tảng vững chắc cho việc lập luận kinh tế kỹ thuật khi đưa ra quyết định lựa chọn cuối cùng.
Phần 1: Khớp Nối Cứng và Truyền Động Tỷ Số Truyền Cố Định
1.1. Khớp Nối Đĩa (Coupling Disc) (Hình 9-7, a):
Ứng dụng: Nối trục động cơ và trục máy bơm có cùng vòng quay định mức.
Cấu tạo & Tính năng: Sử dụng các chốt và ống cao su (hoặc vật liệu đàn hồi) để hấp thụ và giảm thiểu va đập mềm khi truyền mô men xoắn.
Ưu điểm: Cấu tạo đơn giản, vận hành tiện lợi.
Hiệu suất (ηtđ): Gần bằng 1 (≈ 1.0), lý tưởng cho việc truyền động trực tiếp.
1.2. Truyền Động Bánh Răng (Bộ Biến Tốc):
Ứng dụng: Khi cần thay đổi vòng quay trục động cơ khác vòng quay trục máy bơm, hoặc khi cần đặt trục ở các mặt phẳng khác nhau.
Cấu tạo: Các trục và bánh răng lắp hoàn chỉnh trong hộp nhỏ, yêu cầu bôi trơn bằng dầu.
Hiệu suất (ηtđ): Rất cao, đạt 0,98 … 0,99.
1.3. Truyền Động Đai Truyền (Belt Drive):
Ứng dụng: Tương tự bánh răng (thay đổi vòng quay, trục đặt cách nhau/khác mặt phẳng).
Cấu tạo: Nhánh kéo đai thường đặt bên dưới nhánh không tải.
Hiệu suất (ηtđ): Cao, khoảng 0,94 … 0,98.
Phần 2: Khớp Nối Điều Chỉnh Tốc Độ và Mối Quan Hệ Giữa Độ Trượt và Hiệu Suất
Khớp nối điều chỉnh tốc độ được sử dụng khi cần thay đổi điểm công tác của máy bơm trên đường H-Q mà vòng quay động cơ không đổi (điển hình là động cơ dị bộ).
2.1. Khớp Nối Thủy Lực (Hydraulic Coupling) (Hình 9-7, b):
Cấu tạo: Gồm bánh xe bơm li tâm (nối với trục động cơ) và bánh xe công tác tuabin (nối với trục máy bơm).
Cơ chế Điều chỉnh: Điều chỉnh vòng quay máy bơm thông qua thay đổi lượng chất lỏng đưa vào khớp nối. Sự chênh lệch vòng quay giữa trục dẫn động và trục bị động tạo ra độ trượt.
Mối quan hệ ηtđ - Độ Trượt:
Độ trượt 2 … 3% ⇒ ηtđ ≈ 0,96 … 0,98.
Độ trượt > 50% ⇒ ηtđ giảm đến 0,6.
Ý nghĩa: Hiệu suất giảm đáng kể khi cần điều chỉnh tốc độ lớn, làm tăng tổn thất năng lượng.
2.2. Khớp Nối Điện Từ (Electromagnetic Coupling) (Hình 9-7, c):
Cấu tạo: Gồm phần ứng (gắn với trục động cơ) và phần cảm (gắn với trục máy bơm). Khi cuộn kích thích có dòng điện một chiều, xuất hiện quan hệ điện từ.
Cơ chế Điều chỉnh: Điều chỉnh vòng quay máy bơm thông qua thay đổi đều đặn dòng điện một chiều qua cuộn kích thích, làm thay đổi mức độ trượt.
Ưu điểm: Đơn giản cho việc điều khiển, sửa chữa, ít bị mòn, có khả năng tự động hóa và điều khiển từ xa.
Nhược điểm: Khối lượng và kích thước lớn, làm việc kém ổn định khi nhiệt độ môi trường thay đổi.
Hiệu suất (ηtđ): Phụ thuộc vào mức độ trượt, tương tự khớp nối thủy lực (hiệu suất giảm khi độ trượt tăng).
Phần 3: Lập Luận Kinh Tế Kỹ Thuật Khi Chọn Cơ Cấu Truyền Động
Tính Hợp Lý (Economic-Technical Rationale):
Tính hợp lý của việc sử dụng loại khớp nối hoặc truyền động nào trong trường hợp cụ thể phải được lập luận qua tính toán kinh tế kỹ thuật thận trọng.
Yêu cầu Vòng quay:
Nếu nbơm = nđộng cơ: Chọn Khớp nối Đĩa (Hiệu suất cao nhất, cấu tạo đơn giản nhất).
Nếu nbơm ≠ nđộng cơ (cố định): Chọn Truyền động Bánh Răng hoặc Đai Truyền (Bánh răng có ηtđ cao hơn).
Nếu cần Điều chỉnh nbơm (động cơ n cố định): Chọn Khớp nối Thủy Lực hoặc Điện Từ.
Yêu cầu Điều khiển:
Nếu cần điều khiển đơn giản, tự động hóa cao và ít bảo trì: Khớp Nối Điện Từ.
Nếu chấp nhận tổn thất nhiệt, cần độ ổn định cơ khí: Khớp Nối Thủy Lực.
So sánh Chi phí: Cần so sánh chi phí đầu tư ban đầu của cơ cấu truyền động với chi phí năng lượng tiêu hao do hiệu suất truyền động (ηtđ) thấp hơn trong suốt vòng đời dự án (phân tích chi phí vòng đời - LCC).
Kết luận
Cơ cấu truyền động là cầu nối quan trọng giữa động cơ và máy bơm. Khớp Nối Đĩa là lựa chọn tiêu chuẩn cho truyền động trực tiếp do hiệu suất gần 1. Tuy nhiên, khi cần điều chỉnh tốc độ để tối ưu hóa điểm làm việc, Khớp Nối Thủy Lực và Điện Từ là giải pháp bắt buộc, nhưng kỹ sư cần phải tính toán đến sự giảm sút hiệu suất (đặc biệt khi độ trượt cao). Mọi quyết định lựa chọn phải dựa trên phân tích kinh tế kỹ thuật chi tiết, cân nhắc giữa chi phí đầu tư, khả năng điều khiển, hiệu suất truyền động và yêu cầu vận hành của trạm bơm.
